Патрубок выхода интеркулера III
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 2 шагов
-

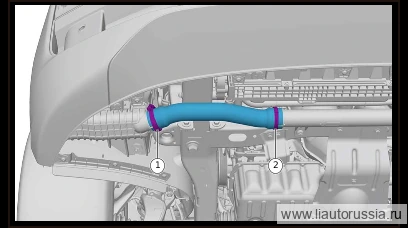

Ослабьте фиксирующий хомут (1 шт.) патрубка выхода интеркулера III, отсоедините патрубок выхода интеркулера III от правого интеркулера. Снимите патрубок выхода интеркулера III.
🔧 головка 7 мм -
Снимите фиксирующий хомут (1 шт.) патрубка выхода интеркулера III, отсоедините патрубок выхода интеркулера III от патрубка выхода интеркулера II, снимите патрубок выхода интеркулера III.
🔧 клещи для однохомутовых бесступенчатых хомутов Внимание: однохомутовый бесступенчатый хомут является деталью одноразового использования, после каждого демонтажа необходимо устанавливать новую детальодноразовая деталь
Установка 2 шагов
-
Подсоедините патрубок выхода интеркулера III к патрубку выхода интеркулера II, установите фиксирующий хомут (1 шт.) патрубка выхода интеркулера III.
🔧 клещи для однохомутовых бесступенчатых хомутов -
Подсоедините патрубок выхода интеркулера III к правому интеркулеру, затяните фиксирующий хомут (1 шт.) патрубка выхода интеркулера III. 5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка 7 мм Момент затяжки: 6±0
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините патрубок выхода интеркулера III к правому интеркулеру, за… | 6±0.5 Н·м |
