Патрубок отвода воздуха интеркулера VIII
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 2 шагов
-

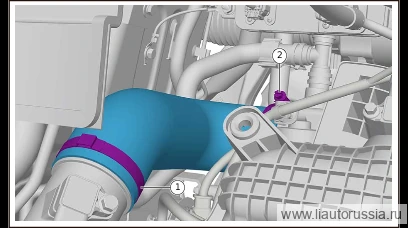

Снимите фиксирующий хомут патрубка отвода воздуха интеркулера VIII, отсоедините патрубок отвода воздуха интеркулера VIII от патрубка отвода воздуха интеркулера VII.
🔧 клещи для одноухих бесступенчатых хомутоводноразовая детальПримечание. Одноухий бесступенчатый хомут является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью. -
Ослабьте фиксирующий хомут патрубка отвода воздуха интеркулера VIII (1 шт.), снимите патрубок отвода воздуха интеркулера VIII.
🔧 головка 7 мм
Установка 2 шагов
-
Подсоедините патрубок отвода воздуха интеркулера VIII к рендж-экстендеру, затяните фиксирующий хомут патрубка отвода воздуха интеркулера VIII (1 шт.). 5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка 7 мм Момент затяжки: 6±0 -
Подсоедините патрубок отвода воздуха интеркулера VIII к патрубку отвода воздуха интеркулера VII, установите фиксирующий хомут патрубка отвода воздуха интеркулера VIII.
🔧 клещи для одноухих бесступенчатых хомутов
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините патрубок отвода воздуха интеркулера VIII к рендж-экстенде… | 6±0.5 Н·м |
