Обратный клапан моторного масла
Блок двигателя в сборе · Li L7 2022–2023 · стр. 384–385 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

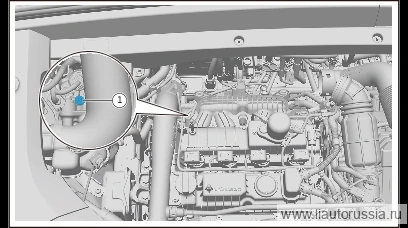

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Передняя защита моторного отсека
- Воздушный фильтр в сборе
Снятие 1 шагов
-
Выверните обратный клапан моторного масла, снимите обратный клапан моторного масла. Проверьте уплотнительное кольцо (O-образное) обратного клапана моторного масла на предмет повреждений, при необходимости замените.
🔧 торцевая головка Внимание: ● Подготовьте чистую ветошь, после снятия обратного клапана моторного масла вытечет небольшое количество моторного масла, не допускайте попадания масла на ремень T40
Установка 1 шагов
-
Установите обратный клапан моторного масла, затяните обратный клапан моторного масла. 1000040 Обратный клапан моторного масла Момент затяжки: (13±2) Нм
⚙︎ (13±2) Н·м🔧 торцевая головка Внимание: перед установкой равномерно нанесите свежее моторное масло на уплотнительное кольцо (O-образное) обратного клапана моторного масла T40
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите обратный клапан моторного масла, затяните обратный клапан м… | (13±2) Н·м |
