Насос ОЖ (компонент)-Электронный насос ОЖ
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагревании охлаждающей жидкости образуется пар, следует избегать вдыхания подобных испарений.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды и вызвать рвоту либо незамедлительно обратиться к врачу.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка до остывания приводного электродвигателя и радиатора, система охлаждения выбросит раскалённую жидкость и пар под высоким давлением.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
Снятие 4 шагов
-

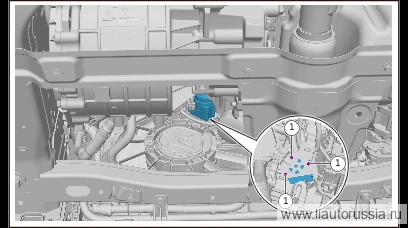

Выверните крепёжные винты электронного насоса ОЖ (3 шт.).
🔧 головка-бита (под отвёртку) T10 -

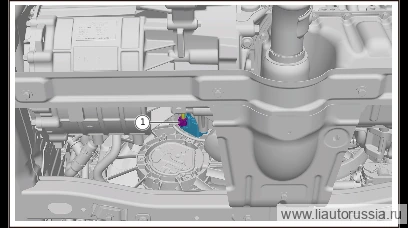

Отсоедините разъём жгута проводов электронного насоса ОЖ (1 шт.).
-

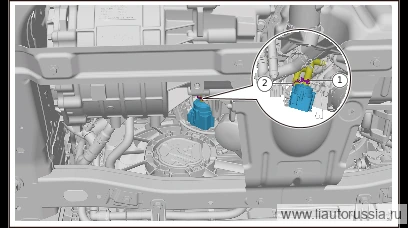

Ослабьте хомут крепления подводящей трубки охлаждающей жидкости электронного насоса ОЖ (1 шт.), отсоедините подводящую трубку охлаждающей жидкости электронного насоса ОЖ от электронного насоса ОЖ.
-
Ослабьте хомут крепления подводящей трубки охлаждения турбокомпрессора в сборе (1 шт.), отсоедините подводящую трубку охлаждения турбокомпрессора в сборе от электронного насоса ОЖ, снимите электронный насос ОЖ.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов горячей жидкостью!
Установка 4 шагов
-
Установите электронный насос ОЖ, подсоедините подводящую трубку охлаждения турбокомпрессора в сборе к электронному насосу ОЖ, установите хомут крепления подводящей трубки охлаждения турбокомпрессора в сборе (1 шт.).
-
Подсоедините подводящую трубку охлаждающей жидкости электронного насоса ОЖ к электронному насосу ОЖ, установите хомут крепления подводящей трубки охлаждающей жидкости электронного насоса ОЖ (1 шт.)
-
Подсоедините разъём жгута проводов электронного насоса ОЖ (1 шт.).
-
Установите крепёжные винты электронного насоса ОЖ (3 шт.). Самонарезающий винт 1000281 Момент затяжки: (1.4±0.1) Н·м
⚙︎ (1.4±0.1) Н·м🔧 головка-бита (под отвёртку) T10
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты электронного насоса ОЖ (3 шт.). Самонарезаю… | (1.4±0.1) Н·м |
