Магистраль TEV к трубопроводам автомобиля в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 2 шагов
-

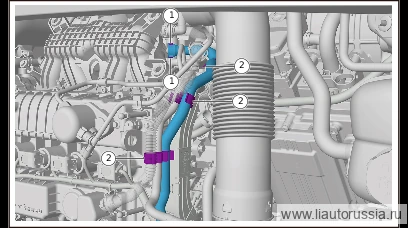

Нажмите и разблокируйте разъём магистрали TEV к трубопроводам автомобиля в сборе, отсоедините магистраль TEV к трубопроводам автомобиля в сборе от электромагнитного клапана адсорбера.
-
Отсоедините крепёжный фиксатор (3 шт.) магистрали TEV к трубопроводам автомобиля в сборе, снимите магистраль TEV к трубопроводам автомобиля в сборе.
Установка 2 шагов
-
Установите магистраль TEV к трубопроводам автомобиля в сборе, установите крепёжный фиксатор (3 шт.) магистрали TEV к трубопроводам автомобиля в сборе.
-
Подсоедините магистраль TEV к трубопроводам автомобиля в сборе к электромагнитному клапану адсорбера, установите разъём магистрали TEV к трубопроводам автомобиля в сборе.
