Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля
8. Открытие и закрытие капота
9. Колесо в сборе (алюминиевое)
10. Накладка правой передней колёсной арки в сборе
11. Подкрылок правого переднего колеса в сборе
12. Передняя защита моторного отсека

Снятие 3 шагов

1.

   1

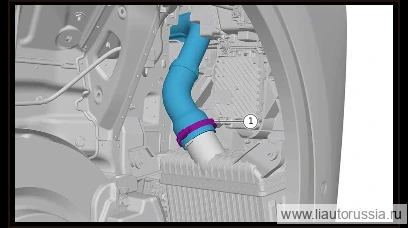

   Ослабьте стяжной хомут (1 шт.) крепления выходной трубки интеркулера в сборе II, отсоедините выходную трубку интеркулера в сборе II от правого интеркулера.

   🔧 головка 7 мм

2.

   2

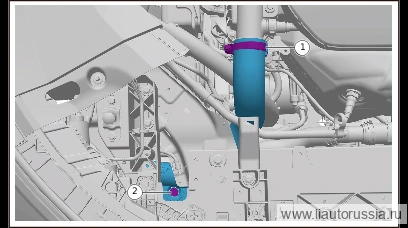

   Выверните крепёжный болт трубопровода выхода воздуха интеркулера Ⅴ (1 шт.).

   🔧 головка 10 мм
3. 3

   Ослабьте крепёжный хомут трубопровода выхода воздуха интеркулера Ⅵ (1 шт.), отсоедините трубопровод выхода воздуха интеркулера Ⅵ от трубопровода выхода воздуха интеркулера Ⅶ, снимите трубопровод выхода воздуха интеркулера в сборе Ⅱ.

   🔧 головка 7 мм

Установка 3 шагов

1.

   1

   Соедините патрубок выхода интеркулера IV с правым интеркулером, затяните хомут крепления патрубка выхода интеркулера IV (1 шт.). 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

2.

   2

   Подсоедините трубопровод выхода воздуха интеркулера Ⅵ к трубопроводу выхода воздуха интеркулера Ⅶ, затяните крепёжный хомут трубопровода выхода воздуха интеркулера Ⅵ (1 шт.). 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм
3. 3

   Установите крепёжный болт трубопровода выхода воздуха интеркулера Ⅴ (1 шт.). Комбинированное изделие из шестигранного болта и плоской шайбы Q140B0630F71L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

Моменты затяжки — сводка
