Компоненты впускного трубопровода — Выходная трубка интеркулера V

Система впуска · Li L7 2022–2023 · стр. 789–790 оригинала
3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты впускного трубопровода — Выходная трубка интеркулера V

Подготовительные работы 12

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Подъём и опускание автомобиля
  8. Колесо в сборе (алюминиевое)
  9. Накладка правой передней колёсной арки в сборе
  10. Подкрылок правого переднего колеса в сборе
  11. Открытие и закрытие капота
  12. Передняя защита моторного отсека

Снятие 3 шагов

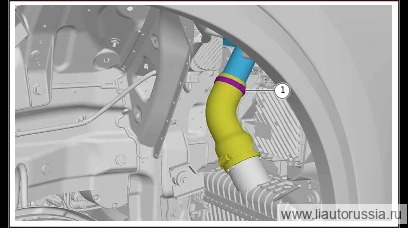

  1. Шаг 1

    Снимите хомут крепления выходной трубки интеркулера IV, отсоедините соединение выходной трубки интеркулера IV с выходной трубкой интеркулера V.

    🔧 клещи для одноухих бесступенчатых хомутоводноразовая деталь
    Примечание. Одноухий бесступенчатый хомут является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь.
  2. Шаг 2

    Выверните крепёжные болты выходной трубки интеркулера V (1 шт.), снимите выходную трубку интеркулера V.

    🔧 головка 10 мм

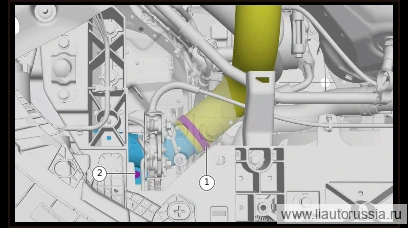

  3. Снимите хомут крепления выходной трубки интеркулера VI, отсоедините соединение выходной трубки интеркулера VI с выходной трубкой интеркулера V.

    🔧 клещи для одноухих бесступенчатых хомутоводноразовая деталь
    Примечание. Одноухий бесступенчатый хомут является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь.

Установка 3 шагов

  1. Шаг 1

    Подсоедините выходную трубку интеркулера IV к выходной трубке интеркулера V, установите хомут крепления выходной трубки интеркулера IV. Подсоедините выходную трубку интеркулера VI к выходной трубке интеркулера V, установите хомут крепления выходной трубки интеркулера VI. Используемый инструмент: клещи для одноухих бесступенчатых хомутов.

    🔧 клещи для одноухих бесступенчатых хомутов

  2. Установите крепёжные болты выходной трубки интеркулера V (1 шт.). Комбинированный крепёж — болт с шестигранной головкой и плоской шайбой Q140B0630F71L. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
  3. Шаг 3

    Подсоедините выходную трубку интеркулера IV к выходной трубке интеркулера V, установите хомут крепления выходной трубки интеркулера IV.

    🔧 клещи для одноухих бесступенчатых хомутов

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные болты выходной трубки интеркулера V (1 шт.). Комб…9±1 Н·м
