Компоненты впускного трубопровода — Патрубок выхода интеркулера II

Система впуска · Li L7 2022–2023 · стр. 783–784 оригинала
3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты впускного трубопровода — Патрубок выхода интеркулера II

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Нижняя защита переднего бампера в сборе

Снятие 3 шагов

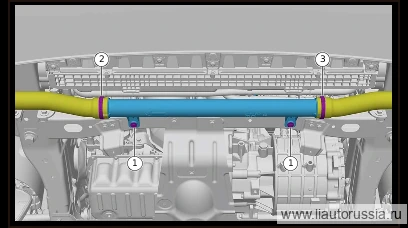

  1. Шаг 1

    Выверните крепёжные болты патрубка выхода интеркулера II (2 шт.), снимите патрубок выхода интеркулера II.

    🔧 головка 10 мм

  2. Снимите хомут крепления патрубка выхода интеркулера III (1 шт.), отсоедините патрубок выхода интеркулера II от патрубка выхода интеркулера III.

    одноразовая деталь
    Примечание. Одноушковый бесступенчатый хомут является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым.

  3. Снимите хомут крепления патрубка выхода интеркулера I (1 шт.), отсоедините патрубок выхода интеркулера II от патрубка выхода интеркулера I.

    🔧 клещи для одноушковых бесступенчатых хомутов Внимание: одноушковый бесступенчатый хомут является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новымодноразовая деталь

Установка 3 шагов

  1. Шаг 1

    Соедините патрубок выхода интеркулера II с патрубком выхода интеркулера I, установите хомут крепления патрубка выхода интеркулера I (1 шт.).

    🔧 клещи для одноушковых бесступенчатых хомутов

  2. Соедините патрубок выхода интеркулера II с патрубком выхода интеркулера III, установите хомут крепления патрубка выхода интеркулера III (1 шт.).

    🔧 клещи для одноушковых бесступенчатых хомутов

  3. Установите крепёжные болты патрубка выхода интеркулера II (2 шт.). Комбинированный болт с шестигранной головкой и плоской шайбой Q140B0630F71L Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные болты патрубка выхода интеркулера II (2 шт.). Ком…9±1 Н·м
