Компоненты впускного трубопровода — Патрубок выхода интеркулера IV

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля
8. Колесо в сборе (алюминиевое)
9. Накладка правой передней колёсной арки в сборе
10. Подкрылок правого переднего колеса в сборе

Снятие 2 шагов

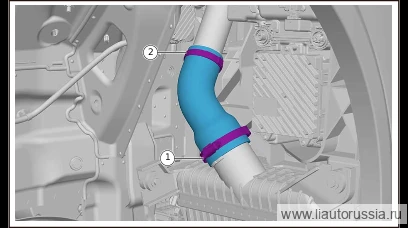

1.

   1

   Ослабьте хомут выпускной трубки интеркулера IV (1 шт.), отсоедините выпускную трубку интеркулера IV от правого интеркулера.

   🔧 торцевая головка 7 мм
2. 2

   Снимите хомут крепления патрубка выхода интеркулера IV (1 шт.), отсоедините патрубок выхода интеркулера IV от патрубка выхода интеркулера V, снимите патрубок выхода интеркулера IV.

   🔧 клещи для одноухих бесступенчатых хомутов Внимание: одноухий бесступенчатый хомут является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новымодноразовая деталь

Установка 2 шагов

1. 1

   Соедините патрубок выхода интеркулера IV с патрубком выхода интеркулера V, установите хомут крепления патрубка выхода интеркулера IV (1 шт.).

   🔧 клещи для одноухих бесступенчатых хомутов Внимание: одноухий бесступенчатый хомут является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новымодноразовая деталь
2. 2

   Соедините патрубок выхода интеркулера IV с правым интеркулером, затяните хомут крепления патрубка выхода интеркулера IV (1 шт.). 5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

Моменты затяжки — сводка
