Компоненты топливной системы в сборе — Топливный насос в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
- При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно перегибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Процедура сброса давления топлива
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
- Снятие и установка узла топливного бака
- Компоненты в сборе топливной системы — Топливная трубка бака в сборе I
Снятие 4 шагов
-

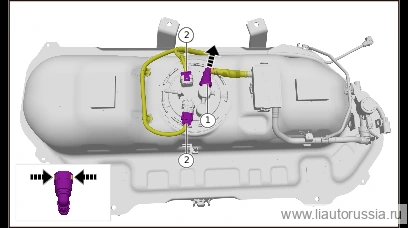

Используя клещи для быстроразъёмных соединений, разблокируйте разъём корпуса топливного бака, отсоедините соединение корпуса топливного бака с топливным насосом в сборе.
-
Отсоедините разъём жгута проводов топливного насоса (2 шт.).
-
Используя специальный инструмент, зафиксируйте его на фиксирующем кольце топливного насоса, поверните против часовой стрелки до упора, снимите фиксирующее кольцо топливного насоса.
-
Снимите топливный насос в сборе.
Установка 4 шагов
-
Установите топливный насос в сборе в указанное монтажное положение (по меткам).
M01-11010006OПримечание. Уплотнительное кольцо типа M01-11010006O является деталью одноразового использования — после каждого демонтажа топливного насоса в сборе его необходимо заменить на новое. -

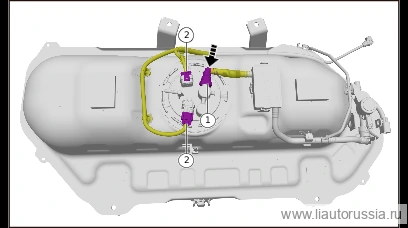

Используя специальный инструмент, зафиксируйте его на фиксирующем кольце топливного насоса, поверните по часовой стрелке до упора до щелчка — фиксирующее кольцо топливного насоса установлено на место.
-
Соедините корпус топливного бака с топливным насосом в сборе в направлении, указанном стрелкой.
Примечание- При соединении корпуса топливного бака с топливным насосом в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините корпус топливного бака с топливным насосом в сборе до упора, до щелчка.
-
Подсоедините разъём жгута проводов топливного насоса (2 шт.).
