Компоненты в сборе топливной системы — Топливная трубка бака в сборе I
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
- При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно перегибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Процедура сброса давления топлива
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
- Снятие и установка узла топливного бака
Снятие 2 шагов
-

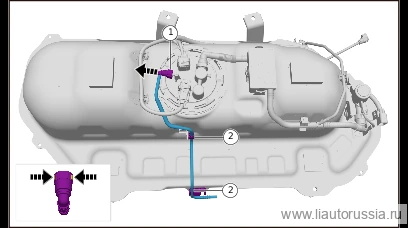

С помощью клещей для быстроразъёмных соединений разблокируйте соединение топливной трубки бака в сборе I. В направлении, указанном стрелкой, отсоедините топливную трубку бака в сборе I от топливного насоса в сборе.
-
Отсоедините топливную трубку бака в сборе I, снимите топливную трубку бака в сборе I.
Установка 2 шагов
-

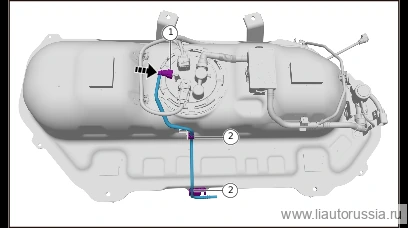

Установите топливную трубку бака в сборе I, в направлении, указанном стрелкой, подсоедините топливную трубку бака в сборе I к топливному насосу в сборе.
Примечание- При подсоединении топливной трубки бака в сборе I к топливному насосу в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините топливную трубку бака в сборе I к топливному насосу в сборе до упора, до щелчка.
-
Установите топливную трубку бака в сборе I.
