Компоненты системы охлаждения — Трубка подпитки
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуются пары, вдыхания которых следует избегать.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду и вызовите рвоту либо срочно обратитесь к врачу.
- Во избежание риска получения ожогов после длительной работы автомобиля запрещается открывать крышку расширительного бачка, так как кипящая жидкость и горячий пар могут причинить вред здоровью.
- Данную операцию следует выполнять только после остывания охлаждающей жидкости.
- При снятии и установке фиксирующих хомутов на обоих концах шланга обязательно используйте шланговые клещи.
- Не допускается использование пассатижей, переставных клещей и других подобных инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в системы бытового или промышленного водоснабжения, соединённые с обычными источниками воды.

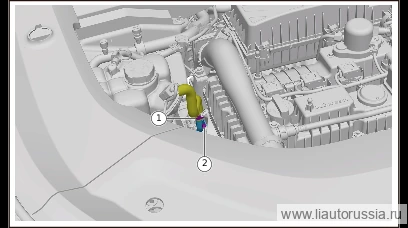

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
Снятие 5 шагов
-

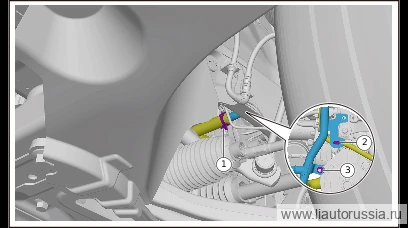

Ослабьте хомут крепления шланга подпитки дополнительного бачка двигателя 3 (1 шт.), отсоедините шланг подпитки дополнительного бачка двигателя 3 от подпиточной трубки.
-
Выверните крепёжный болт трубки подпитки (1 шт.).
🔧 головка Предупреждение: Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов горячей жидкостью! 10 мм -
Ослабьте хомут крепления резинового шланга подпитки (1 шт.), отсоедините резиновый шланг подпитки от трубки подпитки.
-
Отсоедините фиксатор жгута проводов двигателя (1 шт.).
-
Выверните крепёжную гайку трубки подпитки (1 шт.), снимите трубку подпитки.
🔧 головка Предупреждение: Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов горячей жидкостью! 10 мм
Установка 5 шагов
-
Установите трубку подпитки, установите крепёжную гайку трубки подпитки (1 шт.). ST00026 фланцевая гайка Момент затяжки: 9(7.7~10.4) Н·м
⚙︎ 9(7.7~10.4) Н·м🔧 головка 10 мм -
Установите фиксатор жгута проводов двигателя (1 шт.).
-
Подсоедините резиновый шланг подпитки к трубке подпитки, установите хомут крепления резинового шланга подпитки (1 шт.).
-
Установите крепёжный болт трубки подпитки (1 шт.). ST00032 шестигранный фланцевый болт Момент затяжки: (10±1) Н·м
⚙︎ (10±1) Н·м🔧 головка 10 мм -
Подсоедините шланг подпитки дополнительного бачка двигателя 3 к подпиточной трубке, установите хомут крепления шланга подпитки дополнительного бачка двигателя 3 (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите трубку подпитки, установите крепёжную гайку трубки подпитки… | 9(7.7~10.4) Н·м |
| Установите крепёжный болт трубки подпитки (1 шт.). ST00032 шестигранны… | (10±1) Н·м |
