Компоненты двигателя в сборе — Кронштейн жгута проводов двигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
Снятие 2 шагов
-

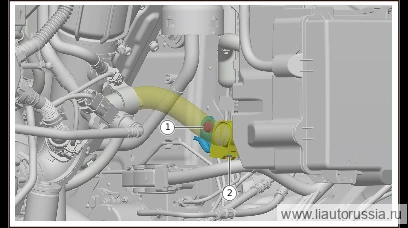

Отсоедините фиксирующую защёлку кронштейна жгута проводов двигателя (1 шт.), отсоедините соединение жгута проводов двигателя с кронштейном жгута проводов двигателя.
-
Выверните крепёжные болты кронштейна жгута проводов двигателя (1 шт.), снимите кронштейн жгута проводов двигателя.
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите кронштейн жгута проводов двигателя, установите крепёжные болты кронштейна жгута проводов двигателя (1 шт.). Q1860616F70 Болт с шестигранной головкой с фланцем Момент затяжки: (9±1) Н·м
⚙︎ (9±1) Н·м🔧 торцевая головка 10 ммQ1860616F70 -
Установите жгут проводов двигателя.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн жгута проводов двигателя, установите крепёжные бо… | (9±1) Н·м |
