Испаритель (компонент)-Трубопровод TEV к впускному коллектору в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 1 шагов
-

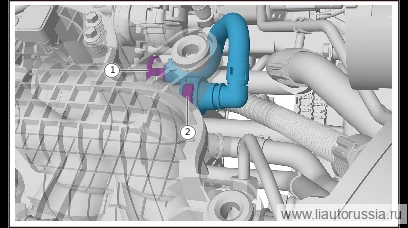

Нажмите и разблокируйте фиксатор разъёма трубопровода TEV к впускному коллектору в сборе, отсоедините трубопровод TEV к впускному коллектору в сборе от впускного коллектора в сборе. 2 . Нажмите и разблокируйте фиксатор разъёма трубопровода TEV к впускному коллектору в сборе, отсоедините трубопровод TEV к впускному коллектору в сборе от электромагнитного клапана адсорбера.
Установка 2 шагов
-
Установите разъём трубопровода TEV к впускному коллектору в сборе, подсоедините трубопровод TEV к впускному коллектору в сборе к электромагнитному клапану адсорбера.
-
Установите разъём трубопровода TEV к впускному коллектору в сборе, подсоедините трубопровод TEV к впускному коллектору в сборе к впускному коллектору в сборе.
