Детали двигателя в сборе — Кронштейн жгута компрессора
Двигатель · Li L7 2022–2023 · стр. 677–678 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 2 шагов
-

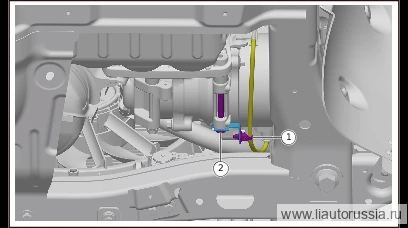

Отсоедините фиксатор жгута проводов (1 шт.).
-
Выверните крепёжный болт нагнетательного трубопровода компрессора в сборе (1 шт.), снимите кронштейн жгута компрессора.
🔧 головка 10 мм
Установка 2 шагов
-
Установите кронштейн жгута компрессора, установите крепёжный болт электрического компрессора в сборе (1 шт.). Q1860890F61 болт с шестигранной фланцевой головкой Момент затяжки: (23±2) Нм
⚙︎ (23±2) Н·м🔧 головка 13 ммQ1860890F61 -
Установите фиксатор жгута проводов (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн жгута компрессора, установите крепёжный болт элек… | (23±2) Н·м |
