Адсорбер в сборе

Система подачи топлива · Li L7 2022–2023 · стр. 771–772 оригинала
3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Адсорбер в сборе

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Подъём и опускание автомобиля
  5. Колесо в сборе (алюминиевое)
  6. Задняя секция накладки арки левого заднего колеса в сборе
  7. Левый задний подкрылок в сборе

Снятие 3 шагов

  1. Выверните крепёжные болты адсорбера в сборе (2 шт.).

    🔧 головка 10 мм
  2. С помощью клещей для быстроразъёмных соединений разблокируйте разъём вентиляционной трубки топливного бака II, отсоедините вентиляционную трубку топливного бака II от адсорбера в сборе. С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки адсорбера в сборе, отсоедините трубку продувки адсорбера в сборе от адсорбера в сборе.

  3. Отсоедините разъём жгута проводов датчика давления адсорбера (1 шт.), отсоедините разъём жгута проводов клапана управления вентиляцией адсорбера (1 шт.), снимите адсорбер в сборе по направлению стрелки.

Установка 3 шагов

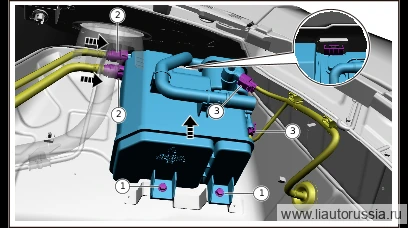

  1. Шаг 1

    Установите адсорбер в сборе по направлению, указанному стрелкой, установите крепёжные болты адсорбера в сборе (2 шт.). Q1860616F70 Гайка фланцевая шестигранная. Момент затяжки: 9±1 Н·м Подсоедините вентиляционную трубку топливного бака II к адсорберу в сборе по направлению, указанному стрелкой, подсоедините трубку продувки адсорбера в сборе к адсорберу в сборе по направлению, указанному стрелкой.

    ⚙︎ 9±1 Н·м🔧 головка 2 10 ммQ1860616F70
    Примечание
    • При подключении запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соединяйте до упора, до щелчка.
  2. Подсоедините разъём жгута проводов датчика давления адсорбера (1 шт.), подсоедините разъём жгута проводов клапана управления вентиляцией адсорбера (1 шт.)

  3. Шаг 3

    Метод и стандарт проверки герметичности системы контроля улавливания паров топлива: 1. Закройте клапан управления вентиляцией адсорбера, откройте изолирующий клапан топливного бака. 2. Откройте крышку заливной горловины, подключите к системе дымовой диагностический прибор и проверьте наличие утечек и зону утечки.

Моменты затяжки — сводка

ОперацияМомент
Установите адсорбер в сборе по направлению, указанному стрелкой, устан…9±1 Н·м
