Контроллер левой передней фары в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль так, чтобы он встал на землю.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выход из режима подъёмника» — система автоматически выполнит накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
- При демонтаже и монтаже блока управления левой фарой в сборе обращайтесь с ним осторожно, не допускайте ударов и падения блока управления левой фарой в сборе, чтобы предотвратить повреждение внутренних электронных компонентов блока управления левой фарой в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
- Подкрылок правого переднего колеса в сборе
Снятие 4 шагов
-

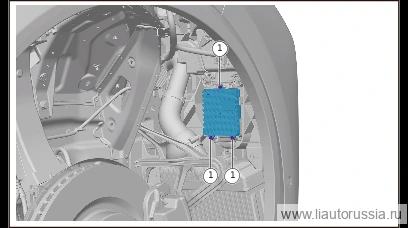

Выверните крепёжный болт блока управления левой передней фарой в сборе (правая сторона) (3 шт.), отсоедините блок управления левой передней фарой в сборе (правая сторона) от правого переднего комбинированного фонаря.
🔧 головка Внимание: при выполнении операции следите за длиной жгута проводов блока управления левой передней фарой в сборе (правая сторона), чтобы не повредить деталь T20 -
С помощью шлицевой отвёртки нажмите на фиксирующую защёлку разъёма жгута проводов блока управления левой передней фарой в сборе (правая сторона), отсоедините разъём жгута проводов блока управления левой передней фарой в сборе (правая сторона).
-

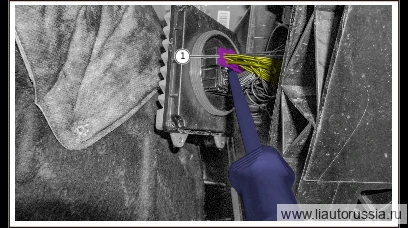

Нажмите на фиксирующую защёлку разъёма жгута проводов контроллера левой передней фары в сборе (правая сторона), отсоедините разъём жгута проводов контроллера левой передней фары в сборе (правая сторона).
-
Снимите блок управления левой фарой в сборе (правая сторона)
Установка 4 шагов
-

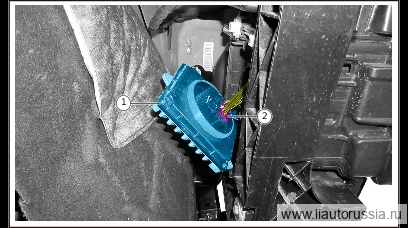

Установите блок управления левой передней фарой в сборе (правая сторона).
-
Подсоедините разъём жгута проводов блока управления левой передней фарой в сборе (правая сторона), убедитесь, что фиксирующая защёлка разъёма жгута проводов блока управления левой передней фарой в сборе (правая сторона) нажата и установлена в правильное положение.
-
Подсоедините разъём жгута проводов блока управления левой передней фарой в сборе (правая сторона), убедитесь, что фиксирующая защёлка разъёма жгута проводов блока управления левой передней фарой в сборе (правая сторона) нажата и установлена в правильное положение.
-
Подсоедините контроллер левой передней фары в сборе (правая сторона) к правому переднему комбинированному фонарю, установите крепёжный болт контроллера левой передней фары в сборе (правая сторона) (3 шт.). Момент затяжки: 1.1±0.1 Н·м Если уплотнительное кольцо сдавлено или повреждено, это приведёт к попаданию воды и запотеванию. При замене контроллера левой передней фары в сборе (правая сторона), если возникло срывание резьбы, необходимо заменить правый передний комбинированный фонарь в сборе.
⚙︎ 1.1±0.1 Н·м🔧 Торцовая головка Внимание: ● Проверьте, установлено ли уплотнительное кольцо контроллера левой передней фары в сборе (правая сторона) на своё место, не допускайте его сдавливания или повреждения T20
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините контроллер левой передней фары в сборе (правая сторона) к… | 1.1±0.1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены блока управления правой передней фарой
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
