Индикатор зарядного порта
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой задней колёсной арки в сборе
- Подкрылок правого заднего колеса в сборе
- лючок зарядного порта
- Патрубок зарядного порта в сборе
Снятие 2 шагов
-

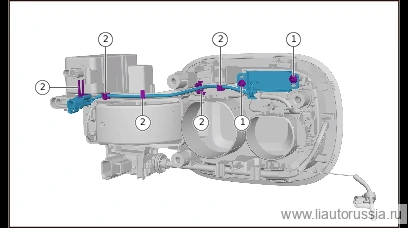

Отсоедините крепёжную защёлку (5 шт.) индикатора зарядного порта.
-
Выверните крепёжный винт индикатора зарядного порта (2 шт.), снимите индикатор зарядного порта.
🔧 Головка-бита T20
Установка 2 шагов
-
Установите индикатор зарядного порта, установите крепёжный винт индикатора зарядного порта (2 шт.). X01-89274016Самонарезающий винт с внутренним шестигранным звёздообразным шлицем, цилиндрической головкой и фланцем Момент затяжки: 1±0.5 Н·м
⚙︎ 1±0.5 Н·м🔧 Торцовая головка с битой T20X01-89274016 -
Установите фиксирующую защёлку индикатора зарядного порта (5 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите индикатор зарядного порта, установите крепёжный винт индика… | 1±0.5 Н·м |
