Дополнительный стоп-сигнал в сборе

Наружное освещение · Li L7 2022–2023 · стр. 1362–1363 оригинала
5 шагов снятия6 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Дополнительный стоп-сигнал в сборе

Подготовительные работы 7

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Разборка/сборка узла нижней внутренней облицовки двери багажника
  4. Верхняя облицовка двери багажника в сборе
  5. Снятие/установка узла спойлера
  6. Нижний щиток корпуса спойлера
  7. Задний трубопровод омывателя 4 в сборе

Снятие 5 шагов

  1. Шаг 1

    Отсоедините крепёжную защёлку жгута проводов дополнительного стоп-сигнала в сборе (2 шт.).

  2. Отсоедините фиксатор (2 шт.) жгута проводов камеры заднего вида.

  3. Выверните крепёжные гайки дополнительного стоп-сигнала в сборе (6 шт.).

    🔧 головка 10 мм
  4. Шаг 4

    Отсоедините фиксирующую защёлку жгута проводов камеры заднего вида (3 шт.).

  5. Выверните крепёжный винт камеры заднего вида (2 шт.), снимите дополнительный (верхний) стоп-сигнал в сборе.

    🔧 Внимание: комбинированный крепёж M01-89237312 — винт с полукруглой головкой и внутренним шестигранно-звёздчатым шлицем, пружинная шайба и плоская шайба — являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми T30M01-89237312одноразовая деталь

Установка 6 шагов

  1. Шаг 1

    Установите дополнительный стоп-сигнал в сборе, установите крепёжный винт камеры заднего вида (2 шт.). M01-89237312 комплект: винт с полукруглой головкой и внутренним шестигранным (звездообразным) приводом, пружинная шайба и плоская шайба Момент затяжки: 1.5±0.1 Н·м

    ⚙︎ 1.5±0.1 Н·м🔧 Внимание: M01-89237312 комплект: винт с полукруглой головкой и внутренним шестигранным (звездообразным) приводом, пружинная шайба и плоская шайба — одноразовая деталь, при каждом демонтаже/монтаже необходимо заменять на новую деталь T30M01-89237312одноразовая деталь

  2. Установите фиксирующую защёлку жгута проводов камеры заднего вида (3 шт.).

  3. Шаг 3

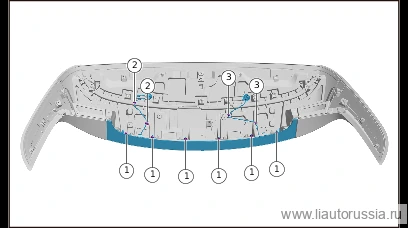

    Установите крепёжные гайки дополнительного стоп-сигнала (6 шт.). Q32006F61 Гайка с шестигранной фланцевой головкой Момент затяжки:

  4. Шаг 4

    5±0.1 Н·м

    🔧 головка (торцевая) 10 мм

  5. Установите фиксирующую защёлку жгута проводов камеры заднего вида (2 шт.).

  6. Установите крепёжную защёлку жгута проводов дополнительного стоп-сигнала в сборе (2 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите дополнительный стоп-сигнал в сборе, установите крепёжный ви…1.5±0.1 Н·м
