Правая камера заднего вида
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
- Подкрылок правого переднего колеса в сборе
Снятие 5 шагов
-

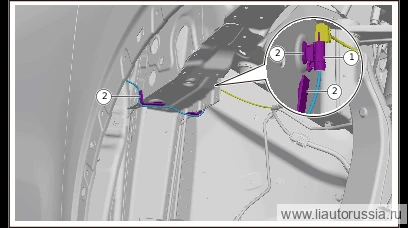

Отсоедините фиксатор жгута проводов правой камеры заднего вида (3 шт.).
-
Отсоедините разъём жгута проводов правой камеры заднего вида (1 шт.).
-
Данное видео представляет собой обучающее видео по демонтажу/монтажу декоративного элемента камеры крыла в сборе, используйте его в качестве справки при выполнении операции.
-
Отсоедините фиксирующую защёлку (5 шт.) декоративного элемента камеры правого крыла в сборе, снимите декоративный элемент камеры правого крыла в сборе.
-
Выверните крепёжные винты правой камеры заднего вида (2 шт.), снимите правую камеру заднего вида.
🔧 торцевая головка T25X01-89275016одноразовая детальПримечание. X01-89275016 винт-саморез с фланцем и цветковой головкой под внутренний шестигранник — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
Установка 4 шагов
-
Установите правую камеру заднего вида, установите крепёжные винты правой камеры заднего вида (2 шт.). X01-89275016 Винт-саморез с фланцем и цветковой головкой под внутренний шестигранник. Момент: 2,0±0.2 Н·м
⚙︎ 2.0±0.2 Н·м🔧 торцевая головка T25X01-89275016одноразовая детальПримечание. X01-89275016 винт-саморез с фланцем и цветковой головкой под внутренний шестигранник — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую деталь. -
Установите декоративный элемент камеры правого крыла в сборе, убедитесь, что фиксаторы декоративного элемента камеры правого крыла в сборе (5 шт.) установлены до упора.
-
Подсоедините разъём жгута проводов правой камеры заднего вида (1 шт.).
-
Установите фиксатор жгута проводов правой камеры заднего вида (3 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правую камеру заднего вида, установите крепёжные винты прав… | 2.0±0.2 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Калибровка камер кругового обзора
