Узел трубки охлаждающей жидкости (штуцер и уплотнительное кольцо)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов работы должен выполнять специалист, имеющий удостоверение электрика по электробезопасности (карта IC) низкого напряжения, в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующего хомута трубки обязательно используйте трубные клещи для монтажа и демонтажа, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
- После завершения установки опустите автомобиль до постановки на колёса, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 2 шагов
-

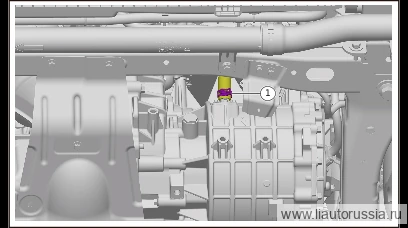

Ослабьте хомут, отсоедините трубку охлаждающей жидкости от узла трубки охлаждающей жидкости (штуцер и уплотнительное кольцо).
-

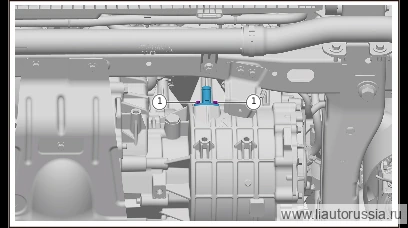

Выверните крепёжные болты узла трубки охлаждающей жидкости (штуцер и уплотнительное кольцо) (2 шт.), снимите узел трубки охлаждающей жидкости (штуцер и уплотнительное кольцо).
🔧 головка 7 мм
Установка 2 шагов
-
Установите узел трубки охлаждающей жидкости (штуцер и уплотнительное кольцо), установите крепёжные болты узла трубки охлаждающей жидкости (штуцер и уплотнительное кольцо) (2 шт.). Момент затяжки: 5.9±0.5
🔧 головка 7 мм -
Подсоедините трубку охлаждающей жидкости к узлу трубки охлаждающей жидкости (штуцер и уплотнительное кольцо), установите хомут.
