Соединительная трубка ОЖ
Передний электропривод · Li L7 2022–2023 · стр. 897–898 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже фиксирующего хомута трубки обязательно используйте трубные клещи для монтажа и демонтажа, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
- После завершения установки опустите автомобиль до постановки на колёса, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 1 шагов
-

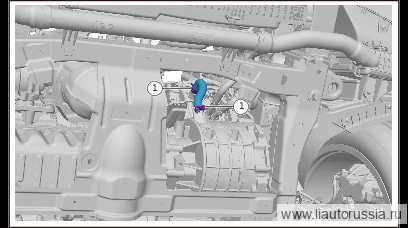

Ослабьте хомут крепления соединительной трубки ОЖ (2 шт.), снимите соединительную трубку ОЖ.
Установка 1 шагов
-
Установите соединительную трубку ОЖ, установите хомут крепления соединительной трубки ОЖ (2 шт.).
