Крышка подключения высоковольтного жгута

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Сервисная процедура разблокировки электронного стояночного тормоза
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Ящик для инструмента в багажнике
7. Аккумулятор книга владельца
8. Высоковольтная система книга владельца
9. Подъём и опускание автомобиля
10. Колесо в сборе (алюминиевое)
11. Колесо в сборе (алюминиевое)
12. Защита топливного бака
13. Подвеска глушителя выпускной системы
14. Задний глушитель в сборе
15. Задняя защитная панель шасси в сборе
16. Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
17. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 24 шагов

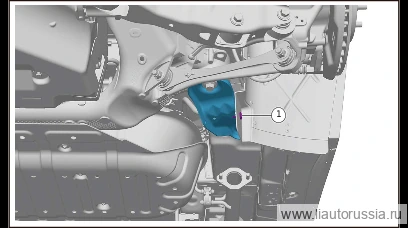

1.

   1

   Снимите крепёжную защёлку (1 шт.) локера правого заднего колеса в сборе.

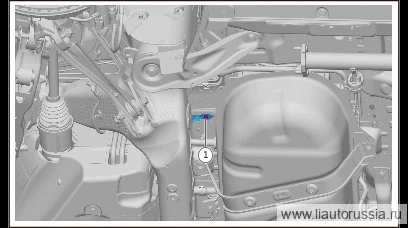

2.

   2

   Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя, отсоедините провод массы заднего электродвигателя от кузова.

   🔧 Головка 10 мм

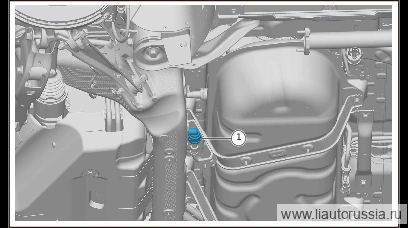

3.

   3

   Извлеките фиксирующую пружинную скобу (1 шт.) отводящего шланга 1 контура охлаждения заднего электродвигателя, отсоедините отводящий шланг 1 контура охлаждения заднего электродвигателя от нейлоновой отводящей трубки контура охлаждения заднего электродвигателя.

   Примечание

   • Соберите оставшуюся охлаждающую жидкость в подходящую ёмкость.
   • После отсоединения загерметизируйте разъёмы, чтобы предотвратить попадание загрязнений в магистраль.

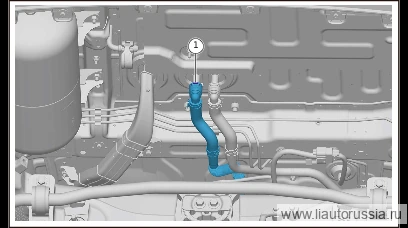

4.

   4

   Извлеките фиксирующую пружинную скобу (1 шт.) подводящего шланга заднего электродвигателя, отсоедините подводящий шланг заднего электродвигателя от резинового защитного кожуха в сборе.

   Примечание

   • Соберите оставшуюся охлаждающую жидкость в подходящую ёмкость.
   • После отсоединения загерметизируйте разъёмы, чтобы предотвратить попадание загрязнений в магистраль.

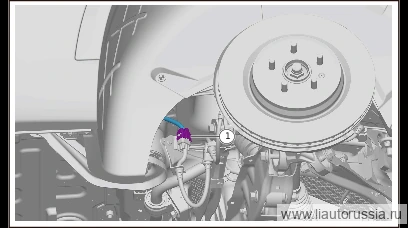

5.

   5

   Отсоедините стыковочный разъём жгута проводов в сборе датчика скорости вращения правого заднего колеса и жгута проводов кузова в сборе (1 шт.).

6.

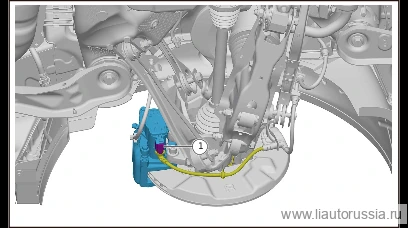

   6

   Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

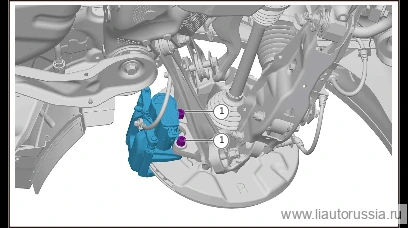

7.

   7

   Выверните крепёжные болты правого заднего тормозного суппорта в сборе (2 шт.), отсоедините правый задний тормозной суппорт в сборе.

   🔧 торцевая головка Torx Примечание: после отсоединения правого заднего тормозного суппорта в сборе подвесьте его на крюке к раме кузова T60

8.

   8

   Отсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).
9. 9

   Отсоедините жгут проводов датчика скорости вращения правого заднего колеса от правой задней пневморессоры с амортизатором в сборе.

10.

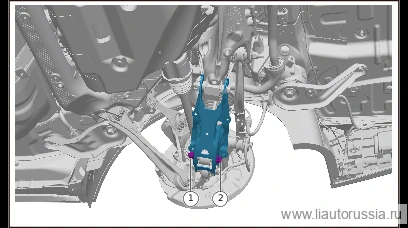

    10

    Инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: головка 18 мм. Инструмент для гайки: головка 21 мм. 2. Извлеките сквозной болт (1 шт.), отсоедините правую заднюю пневморессору в сборе с амортизатором от рычага развала заднего колеса в сборе (правого).

    🔧 головка 21 мм

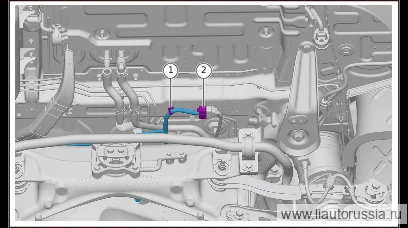

11.

    11

    Отсоедините крепёжный фиксатор (1 шт.) жгута проводов заднего электродвигателя в сборе.
12. 12

    Отсоедините разъём жгута проводов заднего электродвигателя в сборе (1 шт.).

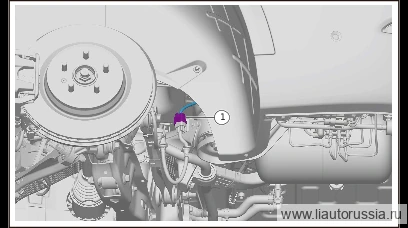

13.

    13

    Отсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса в сборе и жгута проводов кузова в сборе.

14.

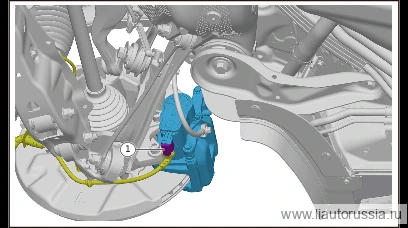

    14

    Отсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

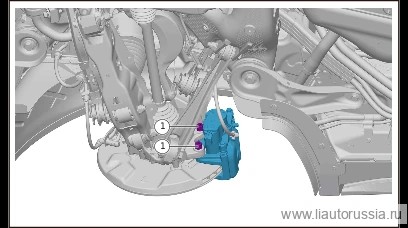

15.

    15

    Выверните крепёжные болты левого заднего тормозного суппорта в сборе (2 шт.), отсоедините левый задний тормозной суппорт в сборе.

    🔧 звёздообразная головка под отвёртку T60

    Примечание. После отсоединения левого заднего тормозного суппорта в сборе подвесьте его на крюке к кузову.

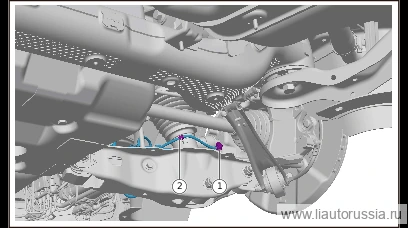

16.

    16

    Отсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).
17. 17

    Отсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе от левой задней пневморессоры с амортизатором в сборе.

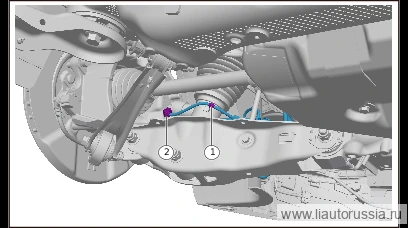

18.

    18

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините левую заднюю пневморессору с амортизатором в сборе от левого заднего рычага регулировки развала в сборе.

    🔧 головка 21 мм

19.

    19

    Разблокируйте фиксатор. 2 . Медленно потяните вспомогательную рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи до заднего электродвигателя (1 шт.).

20.

    20

    Отсоедините фиксирующую защёлку высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).
21. 21

    Выверните крепёжные болты высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.).

    🔧 Головка 10 мм

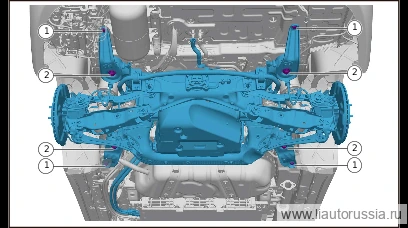

22.

    22

    Выверните крепёжные болты передней и задней соединительных пластин подрамника (4 шт.).

    🔧 головка 15 мм
23. 23

    Выверните крепежные болты заднего подрамника в сборе (4 шт.), снимите передний соединительный кронштейн заднего подрамника и задний соединительный кронштейн заднего подрамника, плавно опустите задний подрамник в сборе с компонентами и извлеките высоковольтный жгут от аккумуляторной батареи до заднего электродвигателя через верхний конец патрубка заливной горловины в сборе. При демонтаже компонентов заднего подрамника в сборе используйте подъёмную тележку для плавного и медленного опускания, работу должны выполнять совместно два специалиста по ремонту.

    🔧 головка Внимание: после демонтажа компонентов заднего подрамника в сборе необходимо обеспечить дополнительную поддержку автомобиля 21 мм

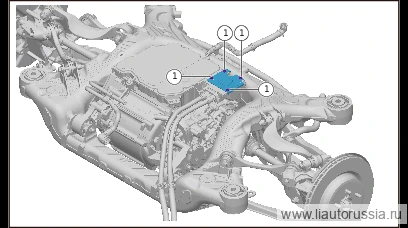

24.

    24

    Приподнимите шумоизоляционный мат заднего приводного электродвигателя, выверните крепежные болты крышки клеммной колодки высоковольтного жгута (4 шт.), снимите крышку клеммной колодки высоковольтного жгута.

    🔧 динамометрическая головка Внимание: крепежные болты крышки клеммной колодки высоковольтного жгута являются одноразовыми деталями и не подлежат повторному использованию T30

Установка 26 шагов

1.

   1

   Установите крышку клеммной колодки высоковольтного жгута, установите крепежные болты крышки клеммной колодки высоковольтного жгута (4 шт.), верните на место шумоизоляционный мат заднего приводного электродвигателя.

   ⚙︎ 9±1 Н·м🔧 динамометрическая головка T30X01-90000023

   Примечание. Крепежные болты крышки клеммной колодки высоковольтного жгута являются одноразовыми деталями и не подлежат повторному использованию. X01-90000023 болт крышки Момент затяжки: 9±1 Н·м.

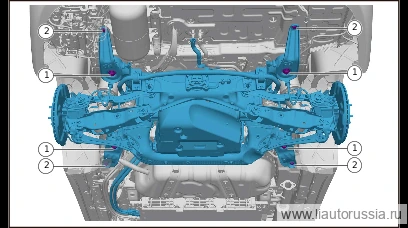

2.

   2

   Вставьте высоковольтный жгут от аккумуляторной батареи до заднего электродвигателя через верхний конец патрубка заливной горловины в сборе и плавно поднимите задний подрамник в сборе с компонентами, установите передний соединительный кронштейн заднего подрамника и задний соединительный кронштейн заднего подрамника, установите крепежные болты заднего подрамника в сборе (4 шт.). X01-89185070 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 130 Н·м+90°

   ⚙︎ 130 Н·м+90°🔧 головка 21 ммX01-89185070
3. 3

   Установите крепежные болты переднего соединительного кронштейна заднего подрамника и заднего соединительного кронштейна заднего подрамника (4 шт.). X01-89185023 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м При установке компонентов заднего подрамника в сборе используйте подъёмную тележку для плавного и медленного подъёма, работу должны выполнять совместно два специалиста по ремонту.

   ⚙︎ 100±10 Н·м🔧 головка Внимание: после установки компонентов заднего подрамника в сборе снимите дополнительную поддержку 15 ммX01-89185023

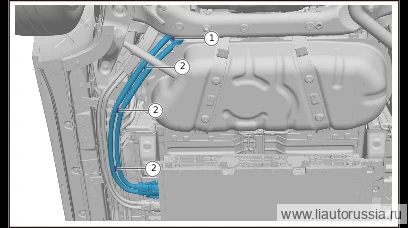

4.

   4

   Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю. Q1860645F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860645F70
5. 5

   Установите фиксирующий хомут высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).

6.

   6

   Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку по направлению стрелки до крайнего положения. 2. Заблокируйте фиксатор.

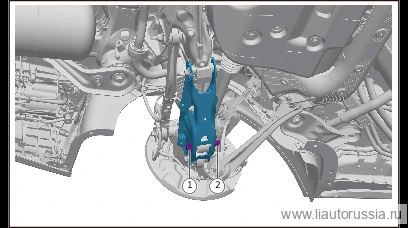

7.

   7

   Соедините левую заднюю пневморессору с амортизатором в сборе с рычагом регулировки развала (левым) в сборе, установите сквозной болт (1 шт.).
8. 8

   Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную гайку (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

   ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053

9.

   9

   Подсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе к левой задней пневморессоре с амортизатором в сборе.
10. 10

    Подсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).

11.

    11

    Подсоедините левый задний тормозной суппорт в сборе, установите крепёжные болты левого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем в сборе с плоской шайбой. Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 звёздообразная головка под отвёртку T60X01-89148128

12.

    12

    Подсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

13.

    13

    Подсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса в сборе и жгута проводов кузова в сборе.

14.

    14

    Подсоедините разъём жгута проводов в сборе заднего электродвигателя (1 шт.).
15. 15

    Установите фиксирующую клипсу жгута проводов заднего электродвигателя в сборе (1 шт.).

16.

    16

    Соедините правую заднюю пневморессору с амортизатором в сборе с задним рычагом регулировки развала в сборе (правым), установите сквозной болт (1 шт.).
17. 17

    Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную гайку (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053

18.

    18

    Подсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе к правой задней пневморессоре с амортизатором в сборе.
19. 19

    Подсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).

20.

    20

    Подсоедините правый задний тормозной суппорт в сборе, установите крепёжный болт правого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 Комплект: винт с цилиндрической головкой под звёздообразный шлиц и плоская шайба Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 бита под звёздообразный шлиц T60X01-89148128

21.

    21

    Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

22.

    22

    Подсоедините разъём жгута проводов, соединяющий жгут проводов датчика скорости вращения правого заднего колеса в сборе с жгутом проводов кузова в сборе (1 шт.).

23.

    23

    Подсоедините подводящий водяной шланг заднего электродвигателя к резиновому защитному чехлу в сборе, установите стопорную пружину подводящего водяного шланга заднего электродвигателя (1 шт.).

    Примечание. При установке обеспечьте чистоту подводящего водяного шланга заднего электродвигателя, не допускайте попадания посторонних предметов во избежание засорения и повреждения насоса ОЖ.

24.

    24

    Подсоедините отводящий шланг ОЖ контура заднего электродвигателя 1 к отводящей нейлоновой трубке контура заднего электродвигателя, установите стопорное кольцо крепления отводящего шланга ОЖ контура заднего электродвигателя 1 (1 шт.).

    Примечание. При установке обеспечьте чистоту отводящего шланга ОЖ контура заднего электродвигателя 1, не допускайте попадания посторонних предметов во избежание засорения и повреждения насоса ОЖ.

25.

    25

    Подсоедините провод массы заднего электродвигателя к кузову, установите крепёжный болт провода массы заднего электродвигателя (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616

26.

    26

    Установите крепёжные клипсы (1 шт.) правого заднего подкрылка в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
