⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- крышка заднего торца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Каркас сиденья водителя, деталь — защитный чехол PLP ремня безопасности переднего ряда
- Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
- наружная крышка PLP в сборе, переднее пассажирское
Снятие 2 шагов
-

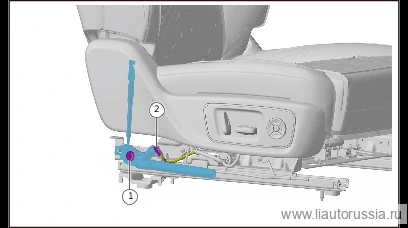

Отсоедините разъём(1 шт.) жгута проводов правого переднего нижнего преднатяжителя.
-
Выверните крепёжный болт правого переднего нижнего преднатяжителя, снимите правый передний нижний преднатяжитель.
🔧 головка 14 мм
Установка 3 шагов
-
Установите крепёжный болт правого переднего нижнего преднатяжителя, установите правый передний нижний преднатяжитель. Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 торцевая головка 14 мм -
Подсоедините разъём (1 шт.) жгута проводов нижнего преднатяжителя, правый передний.
-
★★★★★Указания по замене подушек безопасности: Если сработала (произошёл подрыв) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда (левая сторона) боковая подушка безопасности второго ряда (правая сторона) II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда (правая сторона) ретрактор переднего правого ремня безопасности ретрактор ремня безопасности второго ряда (левая сторона) ретрактор переднего левого ремня безопасности правый передний нижний преднатяжитель …………………………………………
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт правого переднего нижнего преднатяжителя, ус… | 45±5 Н·м |
