Наружная крышка PLP в сборе, переднее пассажирское

Переднее пассажирское сиденье · Li L7 2022–2023 · стр. 3288–3289 оригинала
3 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Наружная крышка PLP в сборе, переднее пассажирское

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. крышка заднего торца направляющей, левая сторона
  6. правый кожух заднего торца направляющей (переднее пассажирское)
  7. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  8. Двери багажника на электроприводе книга владельца
  9. Аккумулятор книга владельца
  10. Каркас сиденья водителя, деталь — защитный чехол PLP ремня безопасности переднего ряда
  11. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом

Снятие 3 шагов

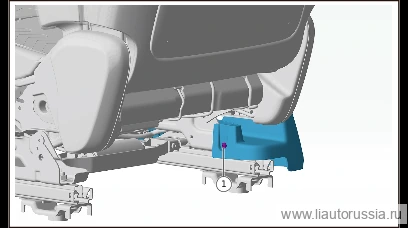

  1. Шаг 1

    Выверните крепёжные винты (1 шт.) внешнего кожуха в сборе PLP переднего пассажирского сиденья.

    🔧 T25, торцевая насадка (бита)
  2. Шаг 2

    Выверните крепёжные винты (1 шт.) внешнего кожуха в сборе PLP переднего пассажирского сиденья.

    🔧 T25, торцевая насадка (бита)
  3. Шаг 3

    Отсоедините фиксатор(2 шт.) наружной крышки PLP переднего пассажирского сиденья в сборе, снимите наружную крышку PLP переднего пассажирского сиденья в сборе.

Установка 3 шагов

  1. Шаг 1

    Установите наружный кожух PLP в сборе (переднее пассажирское), установите фиксаторы наружного кожуха PLP в сборе (переднее пассажирское) (2 шт.).

  2. Шаг 2

    Установите крепёжный винт (1 шт.) наружной крышки PLP в сборе (переднее пассажирское). Момент затяжки: ?

    🔧 торцевая головка T25
  3. Шаг 3

    Установите крепёжный винт (1 шт.) наружной крышки PLP в сборе (переднее пассажирское). Момент затяжки: ?

    🔧 торцевая головка T25
