Предварительно собранный узел каркаса подставки для ног (в комплекте с механизмом)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- крышка заднего торца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- Компоненты подузла переднего пассажирского сиденья — наружная крышка коврика для ног в сборе
- Компоненты подузла переднего пассажирского сиденья — подузел коврика для ног в сборе
- Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
- узел фиксирующего конца, левая сторона
- направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
- Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном
Снятие 3 шагов
-
Выверните крепёжный болт(6 шт.) предварительно собранного каркаса подставки для ног в сборе (с механизмом).
🔧 торцевая головка T25 мм -

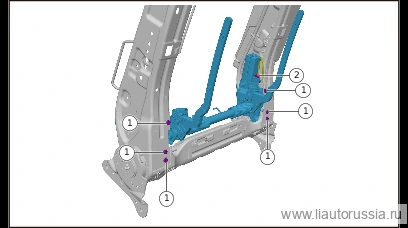

Отсоедините разъём жгута проводов предварительно собранного узла каркаса подставки для ног (в сборе с механизмом) (1 шт.).
-

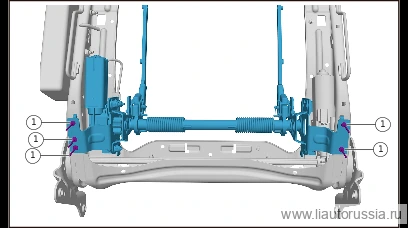

Снимите крепёжную заклёпку (5 шт.) предварительно собранного узла каркаса подставки для ног (в комплекте с механизмом), снимите предварительно собранный узел каркаса подставки для ног (в комплекте с механизмом).
Установка 3 шагов
-
Установите предварительно собранный узел каркаса подставки для ног (в комплекте с механизмом), установите крепёжные заклёпки (5 шт.) предварительно собранного узла каркаса подставки для ног (в комплекте с механизмом).
-
Установите крепёжный болт(6 шт.) предварительно собранного каркаса подставки для ног в сборе (с механизмом).
🔧 торцевая головка X03-90000276 винт M5*14 T25 ммX03-90000276 -
Подсоедините разъём жгута проводов предварительно собранного узла каркаса подставки для ног (в сборе с механизмом).
