Предварительно собранный каркас левой подушки водительского сиденья в сборе

Подготовительные работы 24

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
5. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
6. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
7. Двери багажника на электроприводе книга владельца
8. Аккумулятор книга владельца
9. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
10. Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
11. обивка подушки сиденья водителя с поролоном, предварительно собранный узел в сборе
12. Каркас сиденья водителя, деталь — защитный чехол PLP ремня безопасности переднего ряда
13. Опорная проволока боковой панели водительского сиденья в сборе
14. наружный кожух PLP водительского сиденья в сборе
15. Узлы каркаса водительского сиденья — нижний преднатяжитель левой стороны переднего ряда в сборе
16. Опорная проволока кожуха PLP водительского сиденья
17. фиксатор ремня безопасности переднего ряда в сборе
18. левая внутренняя крышка
19. Компоненты подузла переднего пассажирского сиденья — внутренняя крышка правой стороны
20. Жгут проводов водительского сиденья
21. Вентилятор
22. лампа атмосферной подсветки ног, левая, второй ряд
23. кронштейн подсветки ног водительского сиденья
24. Подвеска спинки

Снятие 3 шагов

1.

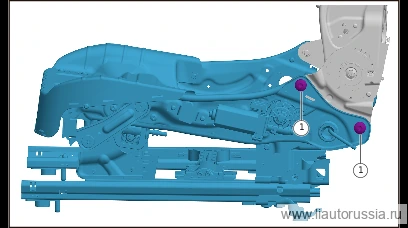

   1

   Выверните крепёжные болты каркаса спинки сиденья водителя в сборе (2 шт.).

   🔧 торцевая головка отвёртки T50

2.

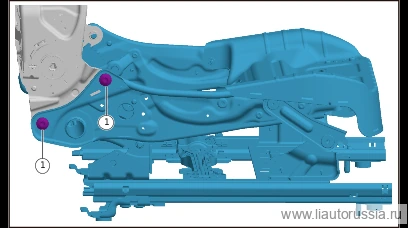

   2

   Выверните крепёжный болт каркаса спинки сиденья водителя в сборе (2 шт.), снимите узел каркаса спинки сиденья водителя в сборе.

   🔧 торцевая головка T50

3.

   3

   Снимите предварительно собранный каркас левой подушки водительского сиденья в сборе.

Установка 3 шагов

1.

   1

   Установите предварительно собранный узел каркаса левой подушки водительского сиденья в сборе.

2.

   2

   Установите узел каркаса спинки сиденья водителя в сборе, установите крепёжные болты каркаса спинки сиденья водителя в сборе (2 шт.). X01-71000042 Соединительный болт сиденья и спинки Момент затяжки: 25±2.5 Н·м

   ⚙︎ 25±2.5 Н·м🔧 торцевая головка отвёртки T50X01-71000042

3.

   3

   Установите крепёжный болт каркаса спинки сиденья водителя в сборе (2 шт.). X01-71000042 Болт соединения сиденья и спинки Момент затяжки: 25±2.5 Н·м

   ⚙︎ 25±2.5 Н·м🔧 торцевая головка T50X01-71000042

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение сиденья водителя
