Компоненты каркаса переднего пассажирского сиденья — каркас спинки переднего пассажирского сиденья в сборе

Подготовительные работы 26

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
5. крышка заднего торца направляющей, левая сторона
6. правый кожух заднего торца направляющей (переднее пассажирское)
7. Двери багажника на электроприводе книга владельца
8. Аккумулятор книга владельца
9. Компоненты подузла переднего пассажирского сиденья — наружная крышка коврика для ног в сборе
10. Компоненты подузла переднего пассажирского сиденья — подузел коврика для ног в сборе
11. Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
12. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
13. Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
14. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
15. внутренняя защитная панель в сборе, переднее пассажирское
16. узел фиксирующего конца, левая сторона
17. направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
18. кнопка регулировки спинки сиденья (VIP)
19. кнопка регулировки направляющей (VIP)
20. крышка VIP-кнопки
21. направляющая ремня безопасности — правая сторона
22. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном
23. 4-позиционная пневматическая поясничная опора с массажем, переднее пассажирское
24. Подвеска спинки
25. левая внутренняя крышка
26. Компоненты подузла переднего пассажирского сиденья — внутренняя крышка правой стороны

Снятие 2 шагов

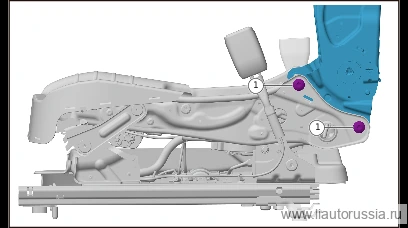

1.

   1

   Выверните крепёжный болт (2 шт.) каркаса спинки сиденья переднего пассажира в сборе.

   🔧 торцевая головка T50

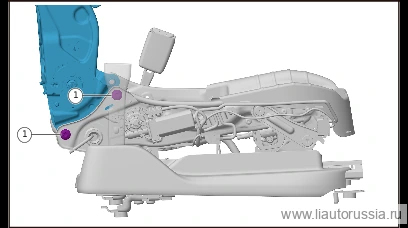

2.

   2

   Выверните крепёжные болты (2 шт.) каркаса спинки переднего пассажирского сиденья в сборе, снимите каркас спинки переднего пассажирского сиденья в сборе.

   🔧 T50, торцевая насадка (бита)

Установка 2 шагов

1.

   1

   Установите каркас спинки переднего пассажирского сиденья в сборе, установите крепёжный болт(2 шт.) каркаса спинки переднего пассажирского сиденья в сборе. X01-71000042 Болт соединения подушки со спинкой Момент затяжки: 25±2.5 Н·м

   ⚙︎ 25±2.5 Н·м🔧 торцевая головка отвёртки T50X01-71000042

2.

   2

   Заверните крепёжный болт каркаса спинки сиденья в сборе (переднее пассажирское) (2 шт.). X01-71000042 Болт соединения сиденья со спинкой Момент затяжки: 25±2.5 Н·м

   ⚙︎ 25±2.5 Н·м🔧 головка-бита T50X01-71000042

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение сиденья водителя
