Компоненты каркаса переднего пассажирского сиденья — 4-позиционная пневматическая поясничная опора с массажем — переднее пассажирское

Переднее пассажирское сиденье · Li L7 2022–2023 · стр. 3340–3341 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты каркаса переднего пассажирского сиденья — 4-позиционная пневматическая поясничная опора с массажем — переднее пассажирское

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  5. крышка заднего торца направляющей, левая сторона
  6. правый кожух заднего торца направляющей (переднее пассажирское)
  7. Двери багажника на электроприводе книга владельца
  8. Аккумулятор книга владельца
  9. Компоненты подузла переднего пассажирского сиденья — наружная крышка коврика для ног в сборе
  10. Компоненты подузла переднего пассажирского сиденья — подузел коврика для ног в сборе
  11. Компонент подузла сиденья переднего пассажира в сборе: панель спинки переднего пассажирского сиденья в сборе
  12. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  13. Компоненты подузла переднего пассажирского сиденья — подголовник в 2 положениях в сборе
  14. Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
  15. узел фиксирующего конца, левая сторона
  16. направляющая втулка подголовника, узел стопорного конца правой стороны в сборе
  17. кнопка регулировки спинки сиденья (VIP)
  18. кнопка регулировки направляющей (VIP)
  19. крышка VIP-кнопки
  20. Компонент подузла сиденья переднего пассажира в сборе: предварительно собранный узел обивки спинки переднего пассажирского сиденья с поролоном

Снятие 2 шагов

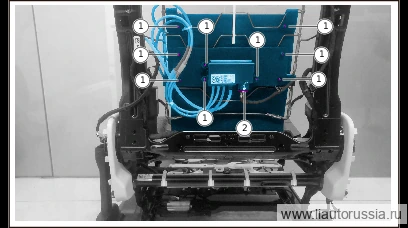

  1. Отсоедините крепёжную защёлку (9 шт.) 4-позиционной пневматической поясничной опоры с массажем, водительское.

  2. Отсоедините разъём (1 шт.) жгута проводов 4-позиционной пневматической поясничной опоры с массажем, водительское сиденье, снимите 4-позиционную пневматическую поясничную опору с массажем, водительское сиденье.

Установка 2 шагов

  1. Шаг 1

    Установите 4-позиционную пневматическую поясничную опору с массажем - водительское, подсоедините фиксатор(9 шт.) 4-позиционной пневматической поясничной опоры с массажем - водительское.

  2. Установите разъём жгута проводов 4-стороннего пневматического устройства поясничной опоры с массажем (водительское) (1 шт.).
