Впускная трубка в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до касания земли, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой монтажной лопатки извлеките кромку уплотнителя дверного проёма и прижмите её снаружи заднего бампера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная панель правого заднего комбинированного фонаря
- защитная панель левого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 3 шагов
-

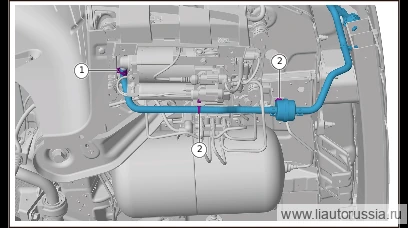

Ослабьте хомут, отсоедините впускную трубку в сборе от компрессора.
-
Отсоедините крепёжный фиксатор (2 шт.) впускной трубки в сборе.
-

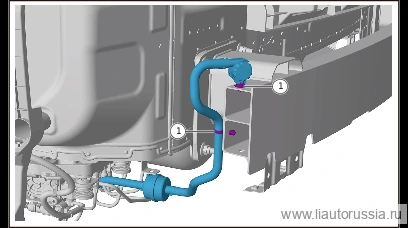

Отсоедините фиксатор впускной трубки в сборе (2 шт.), снимите впускную трубку в сборе.
Установка 3 шагов
-
Установите впускную трубку в сборе, установите фиксирующую защёлку (2 шт.) впускной трубки в сборе.
-
Установите фиксирующий хомут впускной трубки в сборе (2 шт.).
-
Подсоедините впускную трубку в сборе к компрессору, установите хомут.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
