Соединительная трубка бачка тормозной жидкости
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Задний уплотнитель моторного отсека
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
Снятие 2 шагов
-
Отверните крышку бачка тормозной жидкости, при помощи подходящего шприца откачайте тормозную жидкость из бачка тормозной жидкости.
-

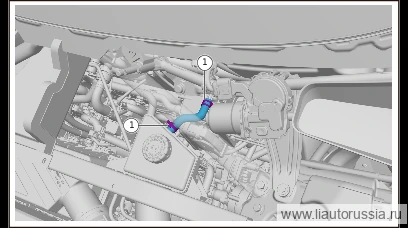

Отсоедините фиксирующий хомут соединительной трубки бачка тормозной жидкости (2 шт.), снимите соединительную трубку бачка тормозной жидкости.
Примечание. Перед демонтажем подложите ветошь под места соединений с обеих сторон соединительной трубки бачка тормозной жидкости для впитывания тормозной жидкости.
Установка 2 шагов
-
Установите соединительную трубку бачка тормозной жидкости, установите фиксирующий хомут (2 шт.) соединительной трубки бачка тормозной жидкости.
Примечание. Уберите ветошь и полностью удалите остатки тормозной жидкости. -
Долейте тормозную жидкость до уровня 4 мм ниже отметки MAX, установите крышку бачка тормозной жидкости.
