Пылезащитный щиток правый передний
Рабочая тормозная система · Li L7 2022–2023 · стр. 1758–1759 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку; после завершения накачки автомобиль можно перемещать при необходимости.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- передний тормозной диск
Снятие 1 шагов
-

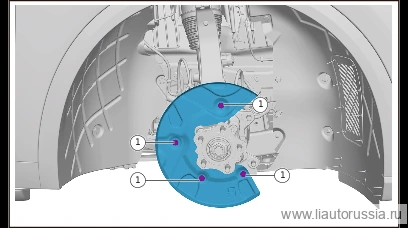

Выверните крепёжный болт правого переднего пыльника (4 шт.), снимите правый передний пыльник.
🔧 головка Внимание: комбинированный болт с шестигранной головкой и плоской шайбой Q140B0612F70LS является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым 10 ммодноразовая деталь
Установка 1 шагов
-
Установите защитный щиток (правый передний), установите крепёжный болт защитного щитка (правый передний) (4 шт.). Комбинированное изделие Q140B0612F70LS (болт с шестигранной головкой и плоская шайба) Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: комбинированное изделие Q140B0612F70LS (болт с шестигранной головкой и плоская шайба) является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите защитный щиток (правый передний), установите крепёжный болт… | 9±1 Н·м |
