Передний тормозной диск
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку; после завершения накачки автомобиль можно перемещать при необходимости.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 4 шагов
-

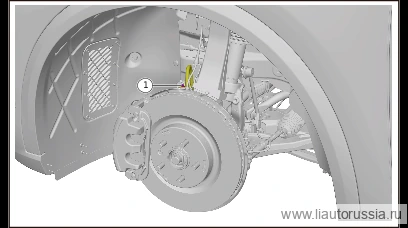

Выверните крепёжный болт левого переднего тормозного шланга (1 шт.).
🔧 головка 8 мм -
Отсоедините датчик износа тормозных колодок от узла передних тормозных колодок.
-

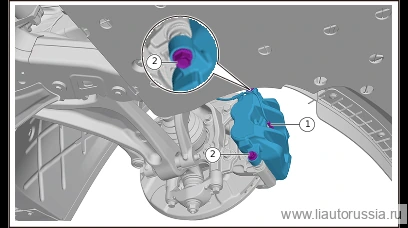

Выверните фиксирующий болт тормозного суппорта левого переднего в сборе (2 шт.), отсоедините тормозной суппорт левый передний в сборе от поворотного кулака левого переднего в сборе.
🔧 головка Внимание: подвесьте тормозной суппорт левый задний в сборе на крюке к раме кузова 18 мм -

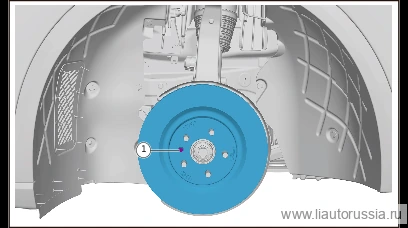

Выверните крепёжный винт переднего тормозного диска (левого) (1 шт.), снимите передний тормозной диск (левый).
🔧 торцевая головка под отвёртку Примечание: Q2580612T1F61 винт с потайной головкой и внутренним шестигранным шлицем является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь T25Q2580612T1F61одноразовая деталь
Установка 4 шагов
-
Установите передний тормозной диск (левый), установите крепёжный винт переднего тормозного диска (левого) (1 шт.). Q2580612T1F61 Винт с потайной головкой и внутренним шестигранным фигурным пазом Момент затяжки: 12±1 Н·м
⚙︎ 12±1 Н·м🔧 головка-бита T25 Внимание: Q2580612T1F61 винт с потайной головкой и внутренним шестигранным фигурным пазом является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новымQ2580612T1F61одноразовая деталь -
Подсоедините тормозной суппорт в сборе (левый передний) к поворотному кулаку в сборе (левый передний), установите крепёжный болт тормозного суппорта в сборе (левый передний) (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°
⚙︎ 75 Н·м+45°🔧 головка 18 ммQ1851440TF61 -
Подсоедините датчик износа тормозных колодок к узлу передних тормозных колодок.
-
Установите крепёжный болт левого переднего тормозного шланга (1 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м Рекомендуется периодически проверять тормозной диск, визуально — без явных задиров. Заменять при одностороннем износе толщиной ≥1 мм.
⚙︎ 9±1 Н·м🔧 торцевая головка★★★★★Примечания: 1 8 ммQ1840616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите передний тормозной диск (левый), установите крепёжный винт… | 12±1 Н·м |
| Подсоедините тормозной суппорт в сборе (левый передний) к поворотному… | 75 Н·м+45° |
| Установите крепёжный болт левого переднего тормозного шланга (1 шт.).… | 9±1 Н·м |
