Правая передняя стойка в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Включение режима подъёма автомобиля
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Задний уплотнитель моторного отсека
7. Декоративный колпачок
8. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
9. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
10. Передняя защита моторного отсека
11. Левая защита моторного отсека в сборе
12. Правая защита моторного отсека в сборе
13. Облицовочная панель вентиляции переднего щита в сборе
14. Подъём и опускание автомобиля
15. Колесо в сборе (алюминиевое)

Снятие 8 шагов

1.

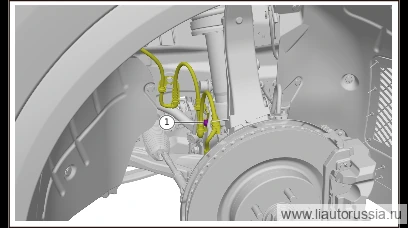

   1

   Выверните крепёжный болт жгута проводов датчика скорости вращения правого переднего колеса (1 шт.), отведите жгут проводов датчика скорости вращения правого переднего колеса в сторону.

   🔧 Головка Внимание: Q1860816F61 Болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммQ1860816F61одноразовая деталь

2.

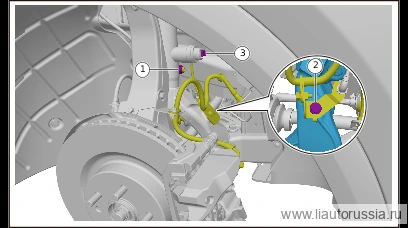

   2

   С помощью инструмента зафиксируйте резьбовой стержень правой соединительной тяги переднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините правую соединительную тягу переднего стабилизатора в сборе от правого нижнего кронштейна амортизатора в сборе.

   🔧 Рожково-накидной ключ Внимание: гайка Q33912T13F70 шестигранная фланцевая самоконтрящаяся с неметаллической вставкой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять её новой деталью 18 ммодноразовая деталь

   Примечание. При демонтаже правой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать резьбовой стержень шестигранным торцевым ключом на 6 мм и одновременно вывернуть крепёжную гайку рожково-накидным ключом на 18 мм.
3. 3

   Выверните крепёжные болты узла кронштейна тормозного шланга правого переднего колеса (со стороны амортизатора) (1 шт.), отсоедините узел кронштейна тормозного шланга правого переднего колеса (со стороны амортизатора).

   🔧 Головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь
4. 4

   Отсоедините разъём жгута проводов правой передней стойки в сборе (1 шт.).

5.

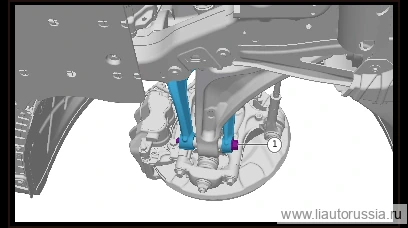

   5

   Выверните крепёжный болт правого переднего нижнего рычага подвески в сборе и нижнего кронштейна правого переднего амортизатора в сборе (1 шт.).

   🔧 Головка Внимание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 21 ммX01-89186161одноразовая деталь

6.

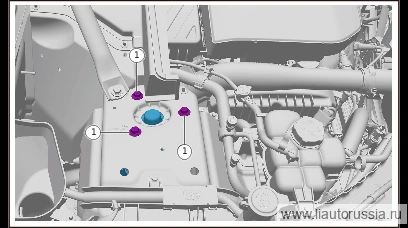

   6

   Выверните крепёжные болты правой передней стойки амортизатора в сборе (3 шт.), снимите правую переднюю стойку амортизатора в сборе с места правого переднего колеса в сборе (алюминиевого).

   🔧 Головка Внимание: X01-89184840 комплект из шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 13 ммX01-89184840одноразовая деталь

   Примечание

   • При извлечении правой передней стойки амортизатора в сборе следите за правым передним приводным валом в сборе, не допускайте разъединения правого переднего приводного вала и корпуса внутреннего шарнира равных угловых скоростей.
   • Требуется участие двух специалистов по ремонту: один выворачивает болты, другой снизу поддерживает правую переднюю стойку амортизатора в сборе.

7.

   7

   Выверните крепёжные болты правой передней стойки амортизатора в сборе и нижнего кронштейна правого переднего амортизатора (1 шт.).

   🔧 Головка Примечание: X01-89180407 Направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 15 ммX01-89180407одноразовая деталь

8.

   8

   Используя приспособление для разведения кронштейна амортизатора, разведите прорезь нижнего кронштейна правого переднего амортизатора в сборе, снимите правую переднюю стойку в сборе.

   Примечание. При использовании приспособления для разведения кронштейна амортизатора разводите его только до положения, позволяющего отсоединить нижний кронштейн правого переднего амортизатора в сборе от правой передней стойки в сборе, во избежание повреждения приспособления для разведения кронштейна амортизатора или нижнего кронштейна правого переднего амортизатора в сборе.

Установка 8 шагов

1. 1

   С помощью инструмента для расширения кронштейна амортизатора разожмите прорезь нижнего кронштейна правого переднего амортизатора в сборе, установите стойку амортизатора правую переднюю в сборе до упора.

   Примечание

   • При работе с инструментом для расширения кронштейна амортизатора разжимайте его только до положения, обеспечивающего соединение нижнего кронштейна правого переднего амортизатора в сборе со стойкой амортизатора правой передней в сборе, во избежание повреждения инструмента для расширения кронштейна амортизатора или нижнего кронштейна правого переднего амортизатора в сборе.
   • При установке нижнего кронштейна правого переднего амортизатора в сборе следите за совмещением установочных меток нижнего кронштейна правого переднего амортизатора в сборе и стойки амортизатора правой передней в сборе.
   • Проверьте, полностью ли состыкованы стойка амортизатора правая передняя в сборе и нижний кронштейн правого переднего амортизатора в сборе.

2.

   2

   Установите крепёжные болты правой передней стойки амортизатора в сборе и правого нижнего кронштейна амортизатора в сборе (1 шт.). X01-89180407 Шестигранный фланцевый направляющий болт Момент затяжки: 75±5 Н·м

   ⚙︎ 75±5 Н·м🔧 Головка Внимание: X01-89180407 шестигранный фланцевый направляющий болт является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 15 ммX01-89180407одноразовая деталь

3.

   3

   Установите правую переднюю стойку амортизатора в сборе, установите крепёжные болты правой передней стойки амортизатора в сборе (3 шт.). X01-89184840 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 33±3 Н·м Указание: Проверьте правильность нижней точки крепления. Требуется совместная работа двух мастеров: один устанавливает болты, другой снизу поддерживает правую переднюю стойку амортизатора в сборе.

   ⚙︎ 33±3 Н·м🔧 Головка Примечание: X01-89184840 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммX01-89184840одноразовая деталь

4.

   4

   Установите крепёжный болт (1 шт.) нижнего кронштейна правого переднего амортизатора в сборе и правого переднего нижнего рычага подвески в сборе. X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 120±10 Н·м

   ⚙︎ 120±10 Н·м🔧 Головка Примечание: X01-89186161 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

5.

   5

   Подсоедините правую соединительную тягу переднего стабилизатора поперечной устойчивости в сборе к нижнему кронштейну правого переднего амортизатора в сборе, с помощью инструмента зафиксируйте винт правой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 Комбинированный ключ Внимание: Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33912T13F70 — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 18 ммодноразовая деталь

   Примечание. При установке правой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе необходимо зафиксировать винт шестигранным ключом на 6 мм, одновременно затягивая крепёжную гайку комбинированным ключом на 18 мм.
6. 6

   Установите узел кронштейна тормозного шланга правого переднего колеса (со стороны амортизатора), установите крепёжные болты узла кронштейна тормозного шланга правого переднего колеса (со стороны амортизатора) (1 шт.). Q1860816F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка Внимание: Q1860816F61 шестигранный фланцевый болт является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 13 ммQ1860816F61одноразовая деталь
7. 7

   Подсоедините разъём жгута проводов правой передней стойки амортизатора в сборе (1 шт.).

8.

   8

   Установите жгут проводов датчика скорости вращения правого переднего колеса в сборе, установите крепёжный болт (1 шт.) жгута проводов датчика скорости вращения правого переднего колеса в сборе. Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка Примечание: Q1860816F61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 13 ммQ1860816F61одноразовая деталь

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
