Правая опора заднего привода в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Защита топливного бака
- шумоизоляционный мат заднего приводного электродвигателя
Снятие 2 шагов
-

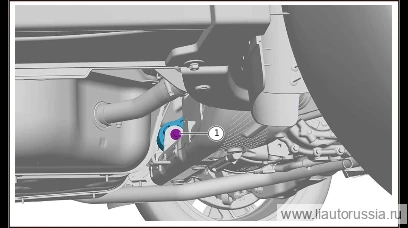

Используя плоский домкрат, поддержите задний электропривод в сборе, выверните крепёжный болт правой опоры заднего силового агрегата в сборе (1 шт.).
🔧 головка Внимание: X01-89185039 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 15 ммX01-89185039одноразовая деталь -

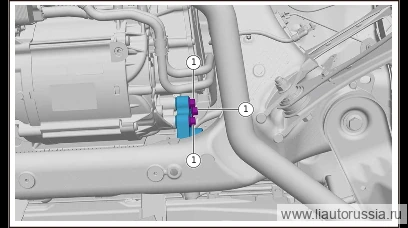

Выверните крепёжный болт (3 шт.) правой задней опоры силового агрегата в сборе, снимите правую заднюю опору силового агрегата в сборе.
🔧 торцевая головка Примечание: X01-89185030 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 15 ммX01-89185030одноразовая деталь
Установка 2 шагов
-
С помощью плоского домкрата подоприте задний электропривод в сборе, установите правую опору заднего силового агрегата в сборе, установите крепёжный болт правой опоры заднего силового агрегата в сборе (3 шт.). X01-89185030 Шестигранный фланцевый болт Момент затяжки: 90±5 Н·м
⚙︎ 90±5 Н·м🔧 Головка Внимание: X01-89185030 шестигранный фланцевый болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 15 ммX01-89185030одноразовая деталь -
Установите крепежный болт правой опоры заднего привода в сборе (1 шт.). X01-89185039 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м
⚙︎ 100±10 Н·м🔧 головка Внимание: X01-89185039 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185039одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| С помощью плоского домкрата подоприте задний электропривод в сборе, ус… | 90±5 Н·м |
| Установите крепежный болт правой опоры заднего привода в сборе (1 шт.)… | 100±10 Н·м |
