Подузел кронштейна тормозного суппорта
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки нажмите с усилием на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- После завершения установки опустите автомобиль, чтобы он встал на колёса, при этом не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Компоненты переднего тормоза — узел передних тормозных колодок
Снятие 1 шагов
-

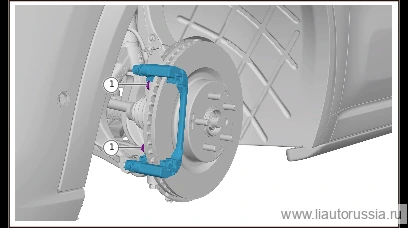

Выверните крепёжный болт кронштейна переднего тормозного суппорта (подузел в сборе) (левого) (2 шт.), снимите кронштейн переднего тормозного суппорта (подузел в сборе) (левый).
🔧 торцевая головка 18 мм
Установка 1 шагов
-
Установите кронштейн переднего тормозного суппорта, подузел в сборе (левый), установите крепёжный болт кронштейна переднего тормозного суппорта, подузел в сборе (левого) (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°
⚙︎ 75 Н·м+45°🔧 головка 18 ммQ1851440TF61
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн переднего тормозного суппорта, подузел в сборе (л… | 75 Н·м+45° |
