Компоненты переднего тормоза — узел передних тормозных колодок
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки нажмите с усилием на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- После завершения установки опустите автомобиль, чтобы он встал на колёса, при этом не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-

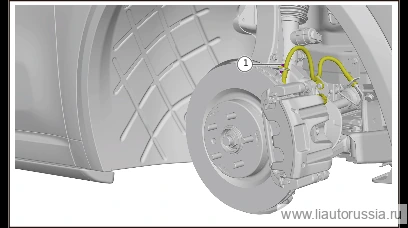

Выверните фиксирующий болт тормозного шланга правого переднего (1 шт.).
🔧 головка 8 мм -
Выверните крепёжный болт корпуса правого переднего тормозного суппорта (подузел в сборе) (2 шт.), отсоедините корпус правого переднего тормозного суппорта (подузел в сборе) от кронштейна переднего тормозного суппорта (подузел в сборе) в направлении, указанном стрелкой.
🔧 торцевая головка 15 мм -
Снимите узел передних тормозных колодок по направлению стрелки.
Установка 4 шагов
-

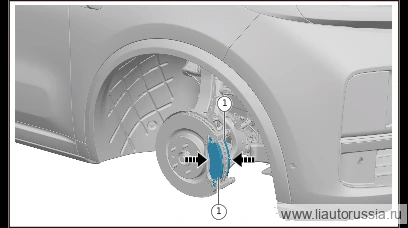

Установите узел передних тормозных колодок в направлении, указанном стрелкой.
-
С помощью инструмента для сведения поршня тормозного суппорта верните поршень в тормозной суппорт в направлении, указанном стрелкой.
-
Соедините корпус правого переднего тормозного суппорта (подузел в сборе) с кронштейном переднего тормозного суппорта (подузел в сборе) в направлении, указанном стрелкой, установите крепёжный болт корпуса правого переднего тормозного суппорта (подузел в сборе) (2 шт.). Момент затяжки: 65±3 Н·м
⚙︎ 65±3 Н·м🔧 торцевая головка 15 мм -
Установите крепёжный болт правого переднего тормозного шланга (1 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Соедините корпус правого переднего тормозного суппорта (подузел в сбор… | 65±3 Н·м |
| Установите крепёжный болт правого переднего тормозного шланга (1 шт.).… | 9±1 Н·м |
