Подузел корпуса тормозного суппорта (левый задний)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не будут мешать другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на землю; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по мере необходимости.
- Перед выполнением процедуры сервисного растормаживания электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и связанного с этим происшествия.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Сервисная процедура разблокировки электронного стояночного тормоза
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Компоненты заднего тормоза — электродвигатель стояночного тормоза в сборе
Снятие 3 шагов
-
Отсоедините разъём жгута проводов тормозного суппорта в сборе (левый задний) (1 шт.).
-
Выверните крепёжный болт левого заднего тормозного шланга (1 шт.), отсоедините левый задний тормозной шланг от левого заднего тормозного суппорта в сборе.
🔧 торцевая головка 11 мм -

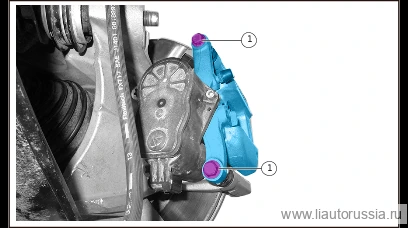

Выверните крепёжный болт корпуса левого заднего тормозного суппорта, подузел в сборе (2 шт.), снимите корпус левого заднего тормозного суппорта, подузел в сборе.
🔧 головка 13 мм
Установка 3 шагов
-
Установите подузел корпуса тормозного суппорта (левый задний), установите крепёжный болт подузла корпуса тормозного суппорта (левый задний) (2 шт.). Момент затяжки: 31,5±1,5 Н·м
⚙︎ 31.5±1.5 Н·м🔧 головка 13 мм -
Подсоедините тормозной шланг левый задний к тормозному суппорту левому заднему в сборе, установите фиксирующий болт тормозного шланга левого заднего (1 шт.). X01-35060015 Фиксирующий болт тормозного шланга левого заднего Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка 11 ммX01-35060015 -
Подсоедините разъём жгута проводов тормозного суппорта левого заднего в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите подузел корпуса тормозного суппорта (левый задний), установ… | 31.5±1.5 Н·м |
| Подсоедините тормозной шланг левый задний к тормозному суппорту левому… | 39±2 Н·м |
