Компоненты заднего тормоза — электродвигатель стояночного тормоза в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Сервисная процедура разблокировки электронного стояночного тормоза
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 2 шагов
-

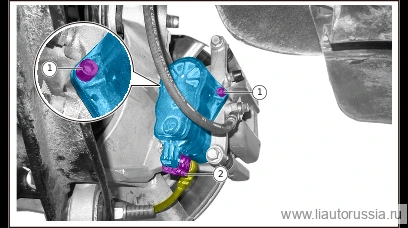

Отсоедините разъём жгута проводов электродвигателя стояночного тормоза в сборе (левый задний) (1 шт.).
-
Выверните фиксирующий болт электродвигателя стояночного тормоза в сборе (левый задний) (2 шт.), снимите электродвигатель стояночного тормоза в сборе (левый задний).
🔧 головка-бита 5 мм
Установка 2 шагов
-
Установите электродвигатель стояночного тормоза в сборе (левый задний), установите крепёжный болт электродвигателя стояночного тормоза в сборе (левый задний) (2 шт.). Монтажный болт MGU Момент затяжки: 10±1 Н·м
⚙︎ 10±1 Н·м🔧 торцевая головка под отвёртку 5 мм -
Подсоедините разъём жгута проводов электродвигателя стояночного тормоза в сборе (левого заднего) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электродвигатель стояночного тормоза в сборе (левый задний)… | 10±1 Н·м |
