Магистраль левой задней пневморессоры

Система подачи воздуха пневмоподвески · Li L7 2022–2023 · стр. 1593–1594 оригинала

4 шагов снятия4 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

После завершения установки опустите автомобиль до соприкосновения с полом.
Не перемещайте автомобиль в этот момент.
Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
По завершении накачки автомобиль можно перемещать по необходимости.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 5

Двери автомобиля книга владельца
Включение режима подъёма автомобиля
Подъём и опускание автомобиля
Колесо в сборе (алюминиевое)
Корпус защиты адсорбера в сборе

Снятие 4 шагов

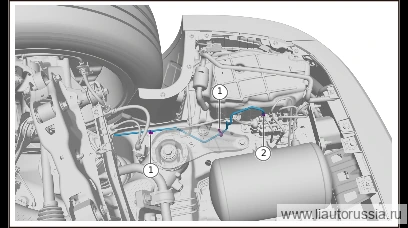

Отверните штуцер трубопровода левой задней пневморессоры и левой задней пневморессоры с амортизатором в сборе, отсоедините трубопровод левой задней пневморессоры от левой задней пневморессоры с амортизатором в сборе.

🔧 ключ 12 мм
Отсоедините крепёжный фиксатор трубопровода левой задней пневморессоры (2 шт.).

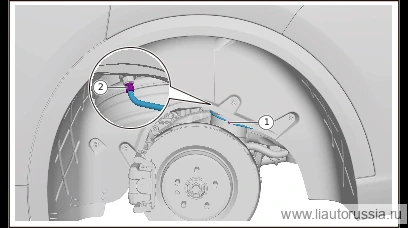

Выверните крепёжную гайку магистрали левой задней пневморессоры (1 шт.), отсоедините магистраль левой задней пневморессоры от электромагнитного клапана.

🔧 ключ 12 мм
Отсоедините фиксирующую защёлку (1 шт.) трубопровода левой задней пневморессоры, снимите трубопровод левой задней пневморессоры.

Установка 4 шагов

Установите трубопровод левой задней пневморессоры, установите фиксирующий хомут трубопровода левой задней пневморессоры (2 шт.).
2

Подсоедините трубопровод левой задней пневморессоры к электромагнитному клапану, установите крепёжную гайку трубопровода левой задней пневморессоры (1 шт.). Момент затяжки: 3 Н·м

⚙︎ 3 Н·м🔧 ключ 12 ммX01-90000581одноразовая деталь
Примечание
- X01-90000581 фитинг трубопровода пневморессоры — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
- Момент затяжки стопорного соединения фитинга составляет 3 Н·м, при этом метка краски на соединении не должна сдвигаться.
Установите фиксирующий хомут трубопровода правой задней пневморессоры (1 шт.).
4

Подсоедините трубопровод левой задней пневморессоры к левой задней пневморессоре в сборе с амортизатором, установите фитинг трубопровода левой задней пневморессоры и левой задней пневморессоры в сборе с амортизатором. Момент затяжки: 3 Н·м

⚙︎ 3 Н·м🔧 ключ 12 ммX01-90000581одноразовая деталь
Примечание
- X01-90000581 фитинг трубопровода пневморессоры — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
- Момент затяжки стопорного соединения фитинга составляет 3 Н·м, при этом метка краски на соединении не должна сдвигаться.

Моменты затяжки — сводка

Операция	Момент
Подсоедините трубопровод левой задней пневморессоры к электромагнитном…	3 Н·м
Подсоедините трубопровод левой задней пневморессоры к левой задней пне…	3 Н·м
