Левая передняя стойка амортизатора в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Включение режима подъёма автомобиля
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Задний уплотнитель моторного отсека
7. Декоративный колпачок
8. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
9. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
10. Передняя защита моторного отсека
11. Левая защита моторного отсека в сборе
12. Правая защита моторного отсека в сборе
13. Облицовочная панель вентиляции переднего щита в сборе
14. Подъём и опускание автомобиля
15. Колесо в сборе (алюминиевое)

Снятие 8 шагов

1.

   1

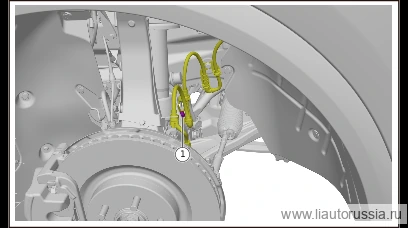

   Выверните крепёжный болт (1 шт.) жгута проводов датчика скорости вращения левого переднего колеса в сборе, отведите жгут проводов датчика скорости вращения левого переднего колеса в сборе в сторону.

   🔧 Головка Примечание: Q1860816F61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 13 ммQ1860816F61одноразовая деталь

2.

   2

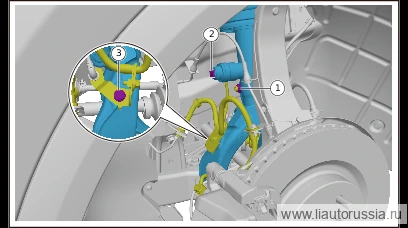

   С помощью инструмента зафиксируйте винт левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините левую соединительную тягу переднего стабилизатора поперечной устойчивости в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 Комбинированный ключ Внимание: Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33912T13F70 — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 18 ммодноразовая деталь

   Примечание. При демонтаже левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе необходимо зафиксировать винт шестигранным ключом на 6 мм, одновременно вывёртывая крепёжную гайку комбинированным ключом на 18 мм.
3. 3

   Отсоедините разъём жгута проводов левой передней стойки амортизатора в сборе (1 шт.).
4. 4

   Выверните крепёжные болты узла кронштейна тормозного шланга левого переднего колеса (со стороны амортизатора) (1 шт.), отсоедините узел кронштейна тормозного шланга левого переднего колеса (со стороны амортизатора).

   🔧 Головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь

5.

   5

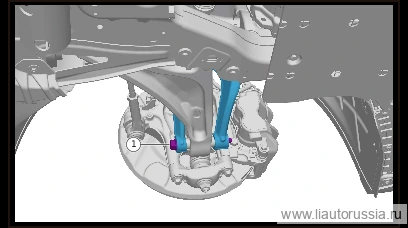

   Выверните крепёжный болт (1 шт.) левого переднего нижнего рычага подвески в сборе и нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 Головка Примечание: X01-89186161 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

6.

   6

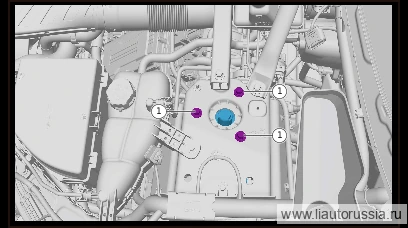

   Выверните крепёжный болт стойки амортизатора левой передней в сборе (3 шт.), снимите стойку амортизатора левую переднюю в сборе с колеса левого переднего в сборе (алюминиевого).

   🔧 Головка Внимание: X01-89184840 Комплект: болт с шестигранной фланцевой головкой и плоская шайба — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммX01-89184840одноразовая деталь

   Примечание

   • При извлечении стойки амортизатора левой передней в сборе следите за приводным валом левым передним в сборе, не допускайте отсоединения левого переднего приводного вала от корпуса внутреннего шарнира равных угловых скоростей.
   • Требуется участие двух специалистов по ремонту: один вывёртывает болты, другой снизу поддерживает стойку амортизатора левую переднюю в сборе.

7.

   7

   Выверните крепёжные болты левой передней стойки амортизатора в сборе и левого нижнего кронштейна амортизатора (1 шт.).

   🔧 Головка Внимание: X01-89180407 шестигранный фланцевый направляющий болт является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 15 ммX01-89180407одноразовая деталь

8.

   8

   С помощью инструмента для разжатия кронштейна амортизатора разожмите проём нижнего кронштейна левого переднего амортизатора в сборе, снимите левую переднюю стойку амортизатора в сборе.

   Примечание. При работе с инструментом для разжатия кронштейна амортизатора разжимайте только до положения, позволяющего отсоединить нижний кронштейн левого переднего амортизатора в сборе от левой передней стойки амортизатора в сборе, во избежание повреждения инструмента для разжатия кронштейна амортизатора или нижнего кронштейна левого переднего амортизатора в сборе.

Установка 8 шагов

1. 1

   Используя приспособление для разведения кронштейна амортизатора, разведите прорезь нижнего кронштейна левого переднего амортизатора в сборе, установите левую переднюю стойку в сборе до упора.

   Примечание

   • При использовании приспособления для разведения кронштейна амортизатора разводите его только до положения, позволяющего соединить нижний кронштейн левого переднего амортизатора в сборе с левой передней стойкой в сборе, во избежание повреждения приспособления для разведения кронштейна амортизатора или нижнего кронштейна левого переднего амортизатора в сборе.
   • При установке нижнего кронштейна левого переднего амортизатора в сборе следите за совмещением ограничительных меток нижнего кронштейна левого переднего амортизатора в сборе и левой передней стойки в сборе.
   • Проверьте, находится ли соединение левой передней стойки в сборе с нижним кронштейном левого переднего амортизатора в сборе в надлежащем положении.

2.

   2

   Установите крепёжный болт стойки амортизатора левой передней в сборе и нижнего кронштейна левого переднего амортизатора в сборе (1 шт.). X01-89180407 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 75±5 Н·м

   ⚙︎ 75±5 Н·м🔧 Головка Внимание: X01-89180407 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммX01-89180407одноразовая деталь

3.

   3

   Установите левую переднюю стойку амортизатора в сборе, установите крепёжные болты левой передней стойки амортизатора в сборе (3 шт.). X01-89184840 Комплект из шестигранного фланцевого болта и плоской шайбы Момент затяжки: 33±3 Н·м

   ⚙︎ 33±3 Н·м🔧 Головка Внимание: X01-89184840 комплект из шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 13 ммX01-89184840одноразовая деталь

   Примечание

   • Проверьте правильность нижней точки крепления.
   • Требуется участие двух специалистов по ремонту: один устанавливает болты, другой снизу поддерживает левую переднюю стойку амортизатора в сборе.

4.

   4

   Установите крепёжные болты нижнего кронштейна левого переднего амортизатора в сборе и левого переднего нижнего рычага подвески в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 120±10 Н·м

   ⚙︎ 120±10 Н·м🔧 Головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 21 ммX01-89186161одноразовая деталь

5.

   5

   Подсоедините левую соединительную тягу переднего стабилизатора в сборе к нижнему кронштейну левого переднего амортизатора в сборе, зафиксируйте инструментом резьбовой стержень левой соединительной тяги переднего стабилизатора в сборе (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 самоконтрящаяся гайка с шестигранным фланцем с неметаллической вставкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 Рожково-накидной ключ Примечание: самоконтрящаяся гайка с шестигранным фланцем с неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой деталью 18 ммодноразовая деталь

   Примечание. При монтаже левой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать резьбовой стержень шестигранным торцевым ключом на 6 мм, одновременно установить крепёжную гайку рожково-накидным ключом на 18 мм.
6. 6

   Подсоедините разъём жгута проводов стойки амортизатора левой передней в сборе (1 шт.).
7. 7

   Установите узел кронштейна тормозного шланга левого переднего колеса (со стороны амортизатора), установите крепёжные болты узла кронштейна тормозного шланга левого переднего колеса (со стороны амортизатора) (1 шт.). Q1860816F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка Внимание: Q1860816F61 шестигранный фланцевый болт является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 13 ммQ1860816F61одноразовая деталь

8.

   8

   Установите жгут проводов левого переднего датчика скорости вращения колеса в сборе, установите крепёжные болты жгута проводов левого переднего датчика скорости вращения колеса в сборе (1 шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
