Левая передняя пневморессора с амортизатором в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Открытие и закрытие капота
6. Передняя защита моторного отсека
7. Задний уплотнитель моторного отсека
8. Левая защита моторного отсека в сборе
9. Правая защита моторного отсека в сборе
10. Декоративный колпачок
11. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
12. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
13. Облицовочная панель вентиляции переднего щита в сборе
14. Подъём и опускание автомобиля
15. Колесо в сборе (алюминиевое)

Снятие 9 шагов

1.

   1

   Выверните крепёжный болт (1 шт.) жгута проводов датчика скорости вращения левого переднего колеса в сборе, отведите жгут проводов датчика скорости вращения левого переднего колеса в сборе в сторону.

   🔧 Головка Примечание: Q1860816F61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 13 ммQ1860816F61одноразовая деталь

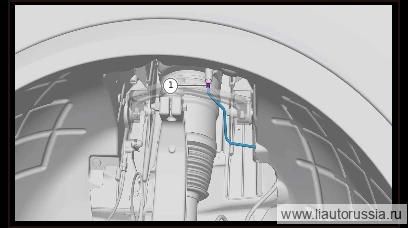

2.

   2

   Выверните крепёжную гайку, отсоедините переднюю секцию магистрали левой передней пневморессоры от левой передней пневморессоры с амортизатором в сборе. Используемый инструмент: 14 мм Ключ Другим рожковым ключом выверните крепёжную гайку соединения передней секции магистрали правой передней пневморессоры с правой передней пневморессорой с амортизатором в сборе. Используемый инструмент: 12 мм Ключ

   🔧 Ключ Внимание: рожковым ключом зафиксируйте клапан поддержания давления так, чтобы он оставался неподвижным (крайне важно! неправильные действия могут привести к откручиванию клапана поддержания давления от верхней воздушной камеры или его повреждению), запрещается работать одним ключом и превышать допустимый момент затяжки (норматив 3 Н·м) 12 мм

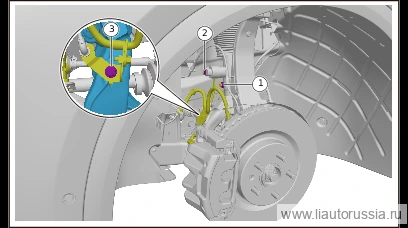

3.

   3

   С помощью инструмента зафиксируйте винт левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините левую соединительную тягу переднего стабилизатора поперечной устойчивости в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 Комбинированный ключ Внимание: Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33912T13F70 — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 18 ммодноразовая деталь

   Примечание. При демонтаже левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе необходимо зафиксировать винт шестигранным ключом на 6 мм, одновременно вывёртывая крепёжную гайку комбинированным ключом на 18 мм.
4. 4

   Отсоедините разъём жгута проводов левой передней пневморессоры с амортизатором в сборе (1 шт.).
5. 5

   Выверните крепёжные болты узла кронштейна тормозного шланга левого переднего колеса (со стороны амортизатора) (1 шт.), отсоедините узел кронштейна тормозного шланга левого переднего колеса (со стороны амортизатора).

   🔧 Головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь

6.

   6

   Выверните крепёжный болт (1 шт.) левого переднего нижнего рычага подвески в сборе и нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 Головка Примечание: X01-89186161 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

7.

   7

   Выверните крепёжный болт (3 шт.) левой передней пневморессоры с амортизатором в сборе, снимите левую переднюю пневморессору с амортизатором в сборе с колеса в сборе (алюминиевого) левого переднего.

   🔧 Головка Примечание: X01-89184840 комбинация болта с шестигранной фланцевой головкой и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой деталью 13 ммX01-89184840одноразовая деталь

   Примечание

   • При снятии левой передней пневморессоры с амортизатором в сборе следите за левым передним приводным валом в сборе, избегайте разъединения левого переднего приводного вала и корпуса внутреннего шарнира равных угловых скоростей.
   • Требуется участие двух специалистов по ремонту: один специалист выворачивает болт, другой поддерживает снизу левую переднюю пневморессору с амортизатором в сборе.

8.

   8

   Выверните крепёжный болт пневморессоры с амортизатором левой передней в сборе и нижнего кронштейна левого переднего амортизатора (1 шт.).

   🔧 Головка Внимание: X01-89180407 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммX01-89180407одноразовая деталь

9.

   9

   С помощью инструмента для разжима кронштейна амортизатора разожмите прорезь левого нижнего кронштейна амортизатора в сборе, снимите левую переднюю пневморессору с амортизатором в сборе.

   Примечание. При работе с инструментом для разжима кронштейна амортизатора разжимайте только до положения, позволяющего отсоединить левый нижний кронштейн амортизатора в сборе от левой передней пневморессоры с амортизатором в сборе, не допускайте повреждения инструмента для разжима кронштейна амортизатора или левого нижнего кронштейна амортизатора в сборе.

Установка 10 шагов

1.

   1

   С помощью инструмента для разжатия кронштейна амортизатора разожмите проём нижнего кронштейна левого переднего амортизатора в сборе, установите левую переднюю пневморессору с амортизатором в сборе до крайнего положения.

   Примечание

   • При работе с инструментом для разжатия кронштейна амортизатора разжимайте только до положения, позволяющего соединить нижний кронштейн левого переднего амортизатора в сборе с левой передней пневморессорой с амортизатором в сборе, во избежание повреждения инструмента для разжатия кронштейна амортизатора или нижнего кронштейна левого переднего амортизатора в сборе.
   • При установке нижнего кронштейна левого переднего амортизатора в сборе следите за совмещением ограничительных меток нижнего кронштейна левого переднего амортизатора в сборе и левой передней пневморессоры с амортизатором в сборе.
   • Проверьте, полностью ли состыкованы левая передняя пневморессора с амортизатором в сборе и нижний кронштейн левого переднего амортизатора в сборе.

2.

   2

   Установите крепёжный болт (1 шт.) левой передней пневморессоры с амортизатором в сборе и нижнего кронштейна левого переднего амортизатора в сборе. X01-89180407 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 75±5 Н·м

   ⚙︎ 75±5 Н·м🔧 Головка Примечание: X01-89180407 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 15 ммX01-89180407одноразовая деталь

3.

   3

   Установите пневморессору с амортизатором левую переднюю в сборе, установите крепёжный болт пневморессоры с амортизатором левой передней в сборе (3 шт.). X01-89184840 Комплект: болт с шестигранной фланцевой головкой и плоская шайба Момент затяжки: 33±3 Н·м

   ⚙︎ 33±3 Н·м🔧 Головка Внимание: X01-89184840 Комплект: болт с шестигранной фланцевой головкой и плоская шайба — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммX01-89184840одноразовая деталь

   Примечание

   • Проверьте правильность нижней точки крепления.
   • Требуется участие двух специалистов по ремонту: один устанавливает болт, другой снизу поддерживает пневморессору с амортизатором левую переднюю в сборе.

4.

   4

   Установите крепёжные болты нижнего кронштейна левого переднего амортизатора в сборе и левого переднего нижнего рычага подвески в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 120±10 Н·м

   ⚙︎ 120±10 Н·м🔧 Головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 21 ммX01-89186161одноразовая деталь

5.

   5

   Подсоедините левую соединительную тягу переднего стабилизатора в сборе к нижнему кронштейну левого переднего амортизатора в сборе, зафиксируйте инструментом резьбовой стержень левой соединительной тяги переднего стабилизатора в сборе (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 самоконтрящаяся гайка с шестигранным фланцем с неметаллической вставкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 Рожково-накидной ключ Примечание: самоконтрящаяся гайка с шестигранным фланцем с неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой деталью 18 ммодноразовая деталь

   Примечание. При монтаже левой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать резьбовой стержень шестигранным торцевым ключом на 6 мм, одновременно установить крепёжную гайку рожково-накидным ключом на 18 мм.
6. 6

   Подсоедините разъём левой передней пневморессоры с амортизатором в сборе (1 шт.).
7. 7

   Установите узел кронштейна тормозного шланга левого переднего колеса (со стороны амортизатора), установите крепёжные болты узла кронштейна тормозного шланга левого переднего колеса (со стороны амортизатора) (1 шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь

8.

   8

   Установите переднюю секцию трубопровода левой передней пневморессоры, установите гайку соединения передней секции трубопровода левой передней пневморессоры с левой передней пневморессорой с амортизатором в сборе. Момент затяжки: 3 Н·м Момент затяжки соединения составляет 3 Н·м, при этом краска-метка на соединении не должна сдвигаться.

   ⚙︎ 3 Н·м🔧 Ключ Примечание: X01-90000581 соединение трубопровода пневморессоры является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 12 ммX01-90000581одноразовая деталь

9.

   9

   Установите жгут проводов левого переднего датчика скорости вращения колеса в сборе, установите крепёжные болты жгута проводов левого переднего датчика скорости вращения колеса в сборе (1 шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь

10.

    10

    Сжатие пневморессоры в состоянии без давления приводит к неравномерной нагрузке на резинокордную оболочку и её перекосу, а последующая накачка усиливает перекос, что вызывает внутреннюю интерференцию конструкции, повреждение пневморессоры и резкое раздувание с разрывом одной из сторон.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
