Кронштейн ESP в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- модуль управления ESP в сборе
Снятие 2 шагов
-

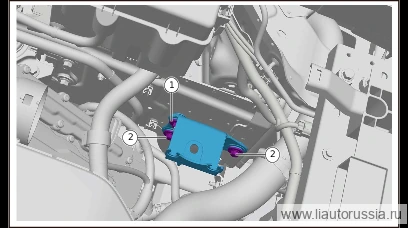

Выверните крепёжный болт кронштейна ESP в сборе (2 шт.).
🔧 головка Внимание: X01-89186832 комплект болта с шестигранной головкой и фланцем и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 13 ммX01-89186832одноразовая деталь -
Выверните фиксирующую гайку кронштейна ESP в сборе (1 шт.), снимите кронштейн ESP в сборе.
🔧 головка Внимание: X01-89340009 комбинация шестигранной гайки и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 13 ммX01-89340009одноразовая деталь
Установка 2 шагов
-
Установите кронштейн ESP в сборе, установите крепёжную гайку кронштейна ESP в сборе (1 шт.). X01-89340009 Комплект: шестигранная гайка и плоская шайба Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 мм Внимание: X01-89340009 комплект шестигранной гайки и плоской шайбы является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую детальX01-89340009одноразовая деталь -

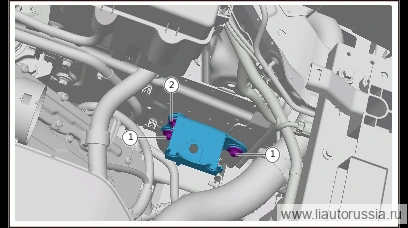

Установите крепёжный болт кронштейна ESP в сборе (2 шт.). X01-89186832 Комбинированный болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: X01-89186832 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым 13 ммX01-89186832одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн ESP в сборе, установите крепёжную гайку кронштейн… | 23±2 Н·м |
| Установите крепёжный болт кронштейна ESP в сборе (2 шт.). X01-89186832… | 23±2 Н·м |
