Компоненты системы подачи воздуха — впускная трубка 2
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до касания земли, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой монтажной лопатки извлеките кромку уплотнителя дверного проёма и прижмите её снаружи заднего бампера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная панель левого заднего комбинированного фонаря
- защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 3 шагов
-

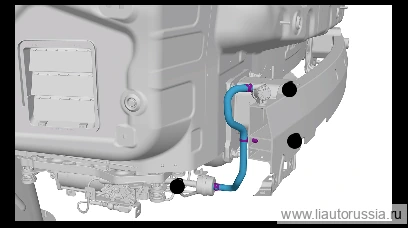

Ослабьте хомут впускной трубки 2 (1 шт.), отсоедините впускную трубку 2 от воздушного фильтра.
-
Отсоедините крепёжный фиксатор (1 шт.) впускной трубки 2.
-
Ослабьте хомут впускной трубки 2 (1 шт.), отсоедините впускную трубку 2 от глушителя компрессора, снимите впускную трубку 2.
Установка 3 шагов
-
Установите впускную трубку 2, соедините впускную трубку 2 с глушителем компрессора воздуха, установите хомут (1 шт.) впускной трубки 2.
-
Установите фиксирующий хомут впускной трубки 2 (1 шт.).
-
Подсоедините впускную трубку 2 к воздушному фильтру, установите хомут впускной трубки 2 (1 шт.).
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
