Компоненты переднего тормоза — кронштейн правого переднего тормозного суппорта
Рабочая тормозная система · Li L7 2022–2023 · стр. 1732–1733 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Ремонтный комплект тормозных колодок - передний
- Ремонтный комплект пружинной пластины - передний
- Компоненты переднего тормоза — болт направляющего пальца
Снятие 1 шагов
-

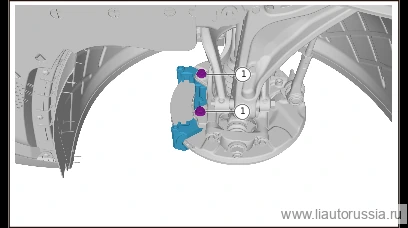

Выверните крепёжный болт кронштейна тормозного суппорта (правый передний) (2 шт.), снимите кронштейн тормозного суппорта (правый передний).
🔧 головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь
Установка 2 шагов
-
Установите кронштейн тормозного суппорта правого переднего, установите фиксирующий болт кронштейна тормозного суппорта правого переднего (2 шт.).
-
Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°
⚙︎ 75 Н·м+45°🔧 торцевая головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75… | 75 Н·м+45° |
