Компоненты переднего тормоза — болт направляющего пальца
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-

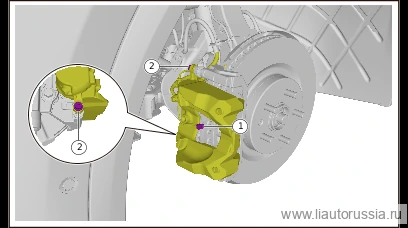

Отсоедините разъём жгута проводов датчика износа передних тормозных колодок (левый) (1 шт.).
-
Выверните фиксирующий болт корпуса тормозного суппорта левого переднего (2 шт.), отсоедините корпус тормозного суппорта левого переднего от кронштейна тормозного суппорта левого переднего.
🔧 головка Внимание: подвесьте корпус тормозного суппорта левого заднего на крюке к раме кузова 13 мм -
Выверните левый передний болт направляющего пальца (2 шт.).
🔧 торцевая головка 17 мм
Установка 3 шагов
-
Установите левый передний направляющий болт (2 шт.).
🔧 головка 17 мм -
Установите корпус тормозного суппорта (левый передний), подсоедините разъём жгута проводов датчика износа передних тормозных колодок (левый) (1 шт.).
-
Установите фиксирующий болт корпуса тормозного суппорта левого переднего (2 шт.).
🔧 головка 13 мм
