Компоненты переднего тормоза — кронштейн левого переднего тормозного суппорта
Рабочая тормозная система · Li L7 2022–2023 · стр. 1734–1735 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Ремонтный комплект тормозных колодок - передний
- Ремонтный комплект пружинной пластины - передний
- Компоненты переднего тормоза — болт направляющего пальца
Снятие 1 шагов
-

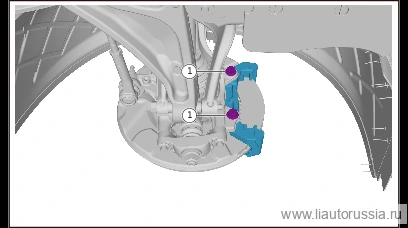

Выверните фиксирующий болт кронштейна тормозного суппорта левого переднего (2 шт.), снимите кронштейн тормозного суппорта левого переднего.
🔧 головка Внимание: Q1851440TF61 шестигранный фланцевый болт является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь
Установка 1 шагов
-
Установите кронштейн левого переднего тормозного суппорта, установите крепёжный болт кронштейна левого переднего тормозного суппорта (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°
⚙︎ 75 Н·м+45°🔧 торцевая головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн левого переднего тормозного суппорта, установите… | 75 Н·м+45° |
