Компоненты левого заднего рычага подвески — левый задний направляющий рычаг в сборе

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Сервисная процедура разблокировки электронного стояночного тормоза
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Высоковольтная система книга владельца
7. Подъём и опускание автомобиля
8. Колесо в сборе (алюминиевое)
9. Колесо в сборе (алюминиевое)
10. Защита топливного бака
11. Подвеска глушителя выпускной системы
12. Задний глушитель в сборе
13. Задняя защитная панель шасси в сборе
14. Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 25 шагов

1.

   1

   Снимите фиксирующие клипсы правого заднего подкрылка в сборе.

2.

   2

   Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя, отсоедините провод массы заднего электродвигателя от кузова.

   🔧 Головка 10 мм

3.

   3

   Извлеките стопорную пружину отводящего водяного шланга 1 контура охлаждения заднего электродвигателя (1 шт.), отсоедините отводящий водяной шланг 1 контура охлаждения заднего электродвигателя от отводящей нейлоновой трубки контура охлаждения заднего электродвигателя.

   Примечание

   • Используйте подходящую ёмкость для сбора остатков охлаждающей жидкости.
   • После отсоединения необходимо загерметизировать разъёмы, чтобы предотвратить попадание посторонних частиц в трубопровод.

4.

   4

   Извлеките пружинный фиксатор (1 шт.) подводящего шланга ОЖ заднего электродвигателя, отсоедините подводящий шланг ОЖ заднего электродвигателя от резинового защитного чехла в сборе.

   Примечание

   • Соберите остаточную охлаждающую жидкость в подходящую ёмкость.
   • После отсоединения загерметизируйте соединение, чтобы предотвратить попадание посторонних предметов в трубопровод.

5.

   5

   Отсоедините стыковочный разъём жгута проводов в сборе датчика скорости вращения правого заднего колеса и жгута проводов кузова в сборе (1 шт.).

6.

   6

   Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

7.

   7

   Выверните крепёжные болты правого заднего тормозного суппорта в сборе (2 шт.), отсоедините правый задний тормозной суппорт в сборе.

   🔧 торцевая головка Torx Примечание: после отсоединения правого заднего тормозного суппорта в сборе подвесьте его на крюке к раме кузова T60

8.

   8

   Отсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).
9. 9

   Отсоедините жгут проводов датчика скорости вращения правого заднего колеса от правой задней пневморессоры с амортизатором в сборе.

10.

    10

    Инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: головка 18 мм. Инструмент для гайки: головка 21 мм. 2. Извлеките сквозной болт (1 шт.), отсоедините правую заднюю пневморессору в сборе с амортизатором от рычага развала заднего колеса в сборе (правого).

    🔧 головка 21 мм

11.

    11

    Отсоедините крепёжный фиксатор (1 шт.) жгута проводов заднего электродвигателя в сборе.
12. 12

    Отсоедините разъём жгута проводов в сборе заднего электродвигателя (1 шт.)

13.

    13

    Отсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса в сборе и жгута проводов кузова в сборе.

14.

    14

    Отсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

15.

    15

    Выверните крепёжные болты левого заднего тормозного суппорта в сборе (2 шт.), отсоедините левый задний тормозной суппорт в сборе.

    🔧 звёздообразная головка под отвёртку T60

    Примечание. После отсоединения левого заднего тормозного суппорта в сборе подвесьте его на крюке к кузову.

16.

    16

    Отсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).
17. 17

    Отсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе от левой задней пневморессоры с амортизатором в сборе.

18.

    18

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините левую заднюю пневморессору с амортизатором в сборе от левого заднего рычага регулировки развала в сборе.

    🔧 головка 21 мм

19.

    19

    Разблокируйте фиксатор. 2 . Медленно потяните вспомогательную рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи до заднего электродвигателя (1 шт.).

20.

    20

    Отсоедините фиксирующую защёлку высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).
21. 21

    Выверните крепёжные болты высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.).

    🔧 Головка 10 мм

22.

    22

    Выверните крепёжные болты передней и задней соединительных пластин подрамника (4 шт.).

    🔧 головка 15 мм
23. 23

    Выверните крепёжный болт (4 шт.) заднего подрамника в сборе, снимите переднюю соединительную пластину заднего подрамника и заднюю соединительную пластину заднего подрамника, плавно опустите задний подрамник в сборе с узлами и извлеките высоковольтный жгут проводов от аккумуляторной батареи к заднему электродвигателю через верхнюю часть топливозаливной трубы в сборе. При демонтаже узла заднего подрамника в сборе используйте подъёмное приспособление для плавного и медленного опускания, необходимо участие двух специалистов по ремонту.

    🔧 торцевая головка Примечание: после демонтажа узла заднего подрамника в сборе центр тяжести автомобиля изменится, что приведёт к неустойчивости при подъёме — в этом случае необходимо обеспечить дополнительную поддержку автомобиля 21 мм

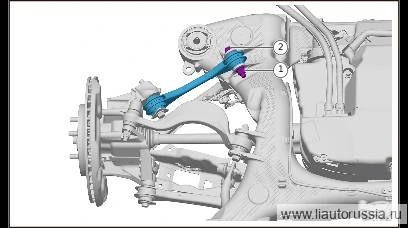

24.

    24

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка

    🔧 головка 21 ммX01-89185049одноразовая деталь

    Примечание

    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.
    • X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь. 2.
    • Извлеките сквозной болт (1 шт.), отсоедините левый задний направляющий рычаг в сборе от заднего подрамника в сборе.

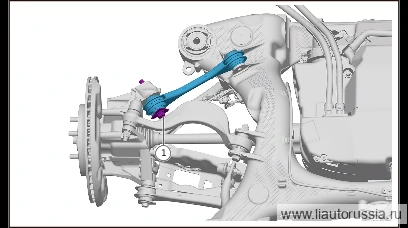

25.

    25

    Выверните крепёжный болт (1 шт.) левого заднего направляющего рычага в сборе, снимите левый задний направляющий рычаг в сборе.

    🔧 торцевая головка Примечание: X01-89185067 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 21 ммX01-89185067одноразовая деталь

Установка 28 шагов

1.

   1

   Установите левый задний направляющий рычаг в сборе, установите крепёжный болт левого заднего направляющего рычага в сборе (1 шт.). X01-89185067 Комплект: болт с шестигранной фланцевой головкой и плоская шайба Момент затяжки: 240±20 Н·м

   ⚙︎ 240±20 Н·м🔧 головка Внимание: X01-89185067 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 21 ммX01-89185067одноразовая деталь

2.

   2

   Соедините левый задний направляющий рычаг в сборе с задним подрамником в сборе, установите сквозной болт (1 шт.).
3. 3

   Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 75 Н·м+120° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

   ⚙︎ 75 Н·м+120°🔧 головка 21 ммX01-89185049одноразовая деталь

   Примечание

   • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
   • X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
4. 4

   Со стороны верхнего конца заливной трубки в сборе заведите высоковольтный жгут проводов от аккумуляторной батареи к заднему электродвигателю и медленно поднимите задний подрамник в сборе с компонентами, установите переднюю и заднюю соединительные пластины заднего подрамника, установите крепёжные болты заднего подрамника в сборе (4 шт.). X01-89185070 болт с шестигранной фланцевой головкой в сборе с плоской шайбой. Момент затяжки: 130 Н·м+90°

   ⚙︎ 130 Н·м+90°🔧 головка 21 ммX01-89185070
5. 5

   Установите крепёжные болты передней соединительной пластины заднего подрамника и задней соединительной пластины заднего подрамника (4 шт.). X01-89185023 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м После установки узла заднего подрамника в сборе снимите вспомогательную опору.

   ⚙︎ 100±10 Н·м🔧 головка Внимание: при установке узла заднего подрамника в сборе используйте опорное приспособление для плавного и медленного подъёма, операция требует совместной работы двух специалистов по ремонту 15 ммX01-89185023

6.

   6

   Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю. Q1860645F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860645F70
7. 7

   Установите фиксирующий хомут высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).

8.

   8

   Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку по направлению стрелки до крайнего положения. 2. Заблокируйте фиксатор.

9.

   9

   Соедините левую заднюю пневморессору с амортизатором в сборе с рычагом регулировки развала (левым) в сборе, установите сквозной болт (1 шт.).
10. 10

    Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную гайку (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053

11.

    11

    Подсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе к левой задней пневморессоре с амортизатором в сборе.
12. 12

    Подсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).

13.

    13

    Подсоедините левый задний тормозной суппорт в сборе, установите крепёжные болты левого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем в сборе с плоской шайбой. Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 звёздообразная головка под отвёртку T60X01-89148128

14.

    14

    Подсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

15.

    15

    Подсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса в сборе и жгута проводов кузова в сборе.

16.

    16

    Подсоедините разъём жгута проводов в сборе заднего электродвигателя (1 шт.).
17. 17

    Подсоедините фиксирующую защёлку (1 шт.) жгута проводов заднего электродвигателя в сборе.

18.

    18

    Соедините правую заднюю пневморессору с амортизатором в сборе с задним рычагом регулировки развала в сборе (правым), установите сквозной болт (1 шт.).
19. 19

    Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную гайку (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053

20.

    20

    Подсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе к правой задней пневморессоре в сборе с амортизатором.
21. 21

    Подсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).

22.

    22

    Подсоедините правый задний тормозной суппорт в сборе, установите крепёжный болт правого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 Комплект: винт с цилиндрической головкой под звёздообразный шлиц и плоская шайба Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 бита под звёздообразный шлиц T60X01-89148128

23.

    23

    Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

24.

    24

    Подсоедините стыковочный разъём жгута проводов датчика скорости вращения правого заднего колеса в сборе к жгуту проводов кузова в сборе (1 шт.).

25.

    25

    Подсоедините подводящий шланг ОЖ заднего электродвигателя к резиновому защитному чехлу в сборе, установите пружинный фиксатор подводящего шланга ОЖ заднего электродвигателя (1 шт.).

    Примечание. При установке следите за чистотой подводящего шланга ОЖ заднего электродвигателя, не допускайте попадания посторонних предметов, чтобы избежать засорения и повреждения насоса ОЖ.

26.

    26

    Подсоедините отводящий шланг ОЖ контура заднего электродвигателя 1 к отводящей нейлоновой трубке контура заднего электродвигателя, установите стопорное кольцо крепления отводящего шланга ОЖ контура заднего электродвигателя 1 (1 шт.).

    Примечание. При установке обеспечьте чистоту отводящего шланга ОЖ контура заднего электродвигателя 1, не допускайте попадания посторонних предметов во избежание засорения и повреждения насоса ОЖ.

27.

    27

    Подсоедините провод массы заднего электродвигателя к кузову, установите крепёжный болт провода массы заднего электродвигателя (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616

28.

    28

    Установите фиксирующую защёлку подкрылка правого заднего колеса в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
