Главный цилиндр и бачок тормозной жидкости в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
- Слив и заправка тормозной жидкости
Снятие 5 шагов
-
Выверните крепёжную гайку тормозной трубки (жёсткой) задней камеры главного цилиндра (1 шт.), отсоедините соединение тормозной трубки (жёсткой) задней камеры главного цилиндра с главным цилиндром и бачком в сборе.
🔧 комбинированный гаечный ключ 11 мм -

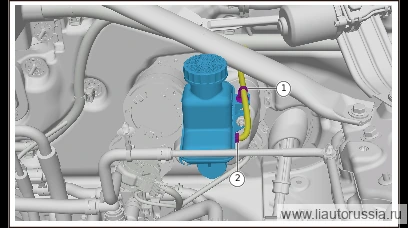

Выверните фиксирующую гайку (1 шт.) тормозной трубки передней камеры главного цилиндра, отсоедините тормозную трубку передней камеры главного цилиндра от главного цилиндра с бачком тормозной жидкости в сборе.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините разъём жгута проводов главного цилиндра и бачка тормозной жидкости в сборе (1 шт.).
-
Отсоедините фиксирующую скобу жгута проводов главного тормозного цилиндра и бачка в сборе (1 шт.).
-

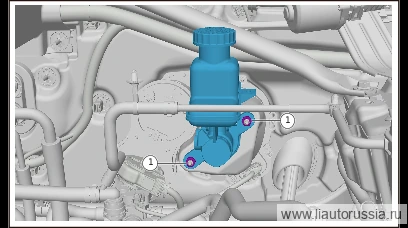

Выверните крепёжную гайку главного цилиндра и бачка в сборе (2 шт.), снимите главный цилиндр и бачок в сборе.
🔧 торцевая головка 13 мм
Установка 5 шагов
-
Установите главный цилиндр с бачком тормозной жидкости в сборе, установите фиксирующую гайку (2 шт.) главного цилиндра с бачком тормозной жидкости в сборе. Момент затяжки:
🔧 Головка 13 мм -
Установите фиксирующий хомут жгута проводов главного цилиндра и бачка тормозной жидкости в сборе (1 шт.).
-
Подсоедините разъём жгута проводов главного тормозного цилиндра и бачка в сборе (1 шт.).
-

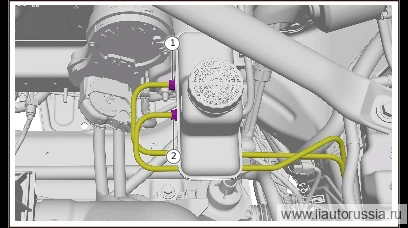

Подсоедините тормозную трубку (жёсткую) передней камеры главного цилиндра к главному цилиндру и бачку в сборе, установите крепёжную гайку тормозной трубки (жёсткой) передней камеры главного цилиндра (1 шт.). Момент затяжки:
🔧 комбинированный гаечный ключ 11 мм -
Подсоедините тормозную трубку задней камеры главного цилиндра к главному цилиндру с бачком тормозной жидкости в сборе, установите фиксирующую гайку (1 шт.) тормозной трубки задней камеры главного цилиндра. Момент затяжки:
🔧 Комбинированный гаечный ключ 11 мм
