Блок управления ESP в сборе (мокрого типа)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
Снятие 8 шагов
-

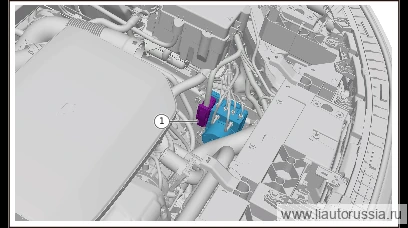

Отсоедините разъём жгута проводов модуля управления ESP в сборе (1 шт.).
-

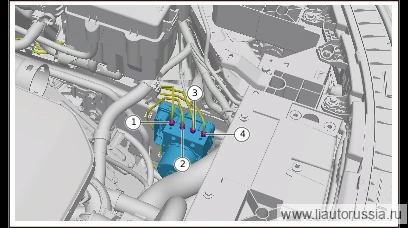

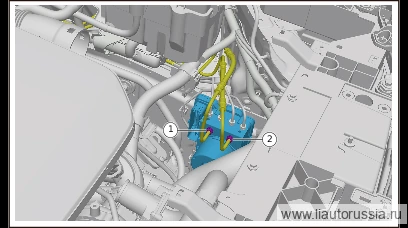

Выверните крепёжную гайку тормозной трубки задней камеры главного цилиндра (1 шт.), отсоедините тормозную трубку задней камеры главного цилиндра от блока управления ESP в сборе.
🔧 комбинированный гаечный ключ 11 мм -
Выверните крепёжную гайку тормозной трубки передней камеры главного цилиндра (1 шт.), отсоедините тормозную трубку передней камеры главного цилиндра от блока управления ESP в сборе.
🔧 рожковый ключ 11 мм -

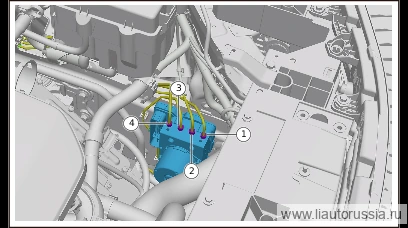

Выверните крепёжную гайку левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от блока управления ESP в сборе.
🔧 Комбинированный ключ 11 мм -
Выверните крепежную гайку левого участка жёсткой тормозной трубки правого переднего тормоза (1 шт.), отсоедините левый участок жёсткой тормозной трубки правого переднего тормоза от модуля управления ESP в сборе.
🔧 рожковый гаечный ключ 11 мм -
Выверните крепёжную гайку тормозной трубки левого переднего колеса (1 шт.), отсоедините тормозную трубку левого переднего колеса от блока управления ESP в сборе.
🔧 комбинированный гаечный ключ 11 мм -

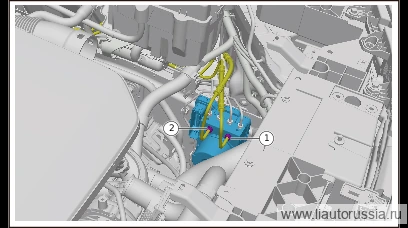

Выверните крепёжную гайку правой задней тормозной трубки 1 (1 шт.), отсоедините правую заднюю тормозную трубку 1 от блока управления ESP в сборе.
🔧 рожковый ключ 11 мм -

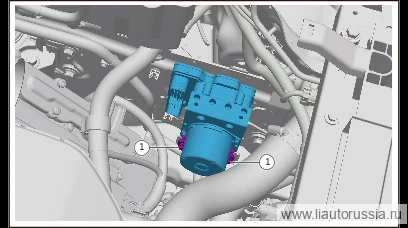

Выверните крепёжную гайку блока управления ESP в сборе (2 шт.), снимите блок управления ESP в сборе.
🔧 Головка 10 мм
Установка 7 шагов
-
Установите модуль управления ESP в сборе, установите крепежную гайку модуля управления ESP в сборе (2 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 головка 10 мм -
Соедините тормозную трубку правого заднего колеса 1 с блоком управления ESP в сборе, установите крепёжную гайку тормозной трубки правого заднего колеса 1 (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 комбинированный гаечный ключ 11 мм -
Подсоедините левую переднюю тормозную трубку к блоку управления ESP в сборе, установите крепёжную гайку левой передней тормозной трубки (1 шт.). X01-35060003 Крепёжная гайка левой передней тормозной трубки Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 рожковый ключ 11 ммX01-35060003 -
Подсоедините левый участок правой передней тормозной трубки к блоку управления ESP в сборе, установите крепёжную гайку левого участка правой передней тормозной трубки (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 Комбинированный ключ 11 мм -
Подсоедините жёсткую тормозную трубку 1 левого заднего тормоза к модулю управления ESP в сборе, установите крепежную гайку жёсткой тормозной трубки 1 левого заднего тормоза (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 рожковый гаечный ключ 11 мм -
Соедините тормозную трубку передней камеры главного цилиндра с блоком управления ESP в сборе, установите крепёжную гайку тормозной трубки передней камеры главного цилиндра (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 комбинированный гаечный ключ 11 мм -
Подсоедините тормозную трубку задней камеры главного цилиндра к ESP модулю управления в сборе, установите фиксирующую гайку тормозной трубки задней камеры главного цилиндра (1 шт.) Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 комбинированный гаечный ключ 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите модуль управления ESP в сборе, установите крепежную гайку м… | 18±2 Н·м |
| Соедините тормозную трубку правого заднего колеса 1 с блоком управлени… | 18±2 Н·м |
| Подсоедините левую переднюю тормозную трубку к блоку управления ESP в… | 18±2 Н·м |
| Подсоедините левый участок правой передней тормозной трубки к блоку уп… | 18±2 Н·м |
| Подсоедините жёсткую тормозную трубку 1 левого заднего тормоза к модул… | 18±2 Н·м |
| Соедините тормозную трубку передней камеры главного цилиндра с блоком… | 18±2 Н·м |
| Подсоедините тормозную трубку задней камеры главного цилиндра к ESP мо… | 18±2 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Замена компонентов ESP
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
